一、磨损与侵蚀理论

　　陶瓷材料在服役环境中面临的磨损与侵蚀作用主要通过力学性能退化、微观结构损伤及表面形貌改变等途径导致失效。

　　1.1磨损相关理论

　　磨损机制研究需结合材料特性与外部条件进行综合分析。陶瓷材料因脆性断裂特征显著，其磨损行为具有典型的能量耗散特性。

　　陶瓷摩擦磨损性能通常用磨损率表示，磨损率越小，耐磨性能越好。磨损率是单位载荷和单位摩擦路程下陶瓷的磨损体积，其计算公式为：

　　I=V/FD

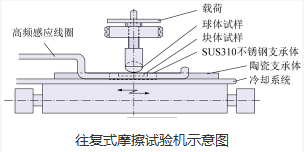

　　式中I为磨损率[毫米3/(牛米)];V为磨损体积(毫米³);F为载荷(牛);D为滑动路程(米)。磨损体积V可采用轮廓仪测量磨痕界面的轮廓图计算得到。陶瓷材料的磨损率通常采用往复式摩擦试验机测试。

陶瓷材料的磨损率也可通过幂律方程表征：

　　W=k∙Pα∙vβ∙H−γ（仅供参考）

　　k为材料常数，P代表接触压力，v为滑动速度，H为材料硬度，指数参数α、β、γ则与材料微观结构及环境条件相关。现有研究尚无单一理论或方程能够完全解释所有磨损类型的复杂作用机制。在实际应用中，磨损过程常与其他物理或化学现象耦合，需结合具体工况（如载荷、温度、润滑条件）进行修正。

　　例如，腐蚀环境下的氧化物剥落会改变材料表面的力学性能，进而影响后续磨损行为。例如，氧化锆牙齿的侵蚀，酸性介质可导致表面软化并引发不可逆组织损失，而磨损则加剧了这种破坏过程。这种复合作用机制在陶瓷产品中同样存在，当介质中的颗粒与化学腐蚀协同作用时，材料表面的微裂纹扩展速率将显著增加，最终导致掉渣或崩边现象。

　　磨损建模研究强调需结合材料特性、环境参数及载荷条件进行多因素分析。现有模型多基于实验数据拟合，其适用性受限于特定工况条件。例如，滑动磨损模型常需考虑接触面的摩擦热效应，而冲蚀磨损则需结合颗粒冲击角度与速度参数。对于陶瓷材料而言，其脆性断裂特征要求模型必须纳入裂纹萌生能与断裂韧性等参数，以准确预测材料失效模式。

　　1.2侵蚀理论

　　侵蚀理论是研究材料表面物质迁移与破坏机制的核心框架，尤其在陶瓷材料的失效分析中具有重要指导意义。从侵蚀类型来看，固体粒子侵蚀是陶瓷材料在高速气固或液固两相流环境中常见的损伤形式，其作用机制与粒子动能、材料表面微观结构密切相关。

　　液滴侵蚀则主要发生在液体介质以一定速度冲击材料表面时，冲击能量通过液滴的惯性传递至材料内部，导致表面材料的剥离与微观裂纹扩展。

　　空蚀现象则源于流体中气泡的溃灭过程，当局部压强低于液体蒸气压时形成的气泡在溃灭时释放巨大能量，对材料表面产生高频微冲击作用。

　　冲蚀通常指流体或颗粒以特定角度持续冲击材料表面，导致材料在剪切应力作用下的逐步损耗，其侵蚀速率受冲击角度与材料硬度的共同影响。

　　侵蚀过程的阶段性特征为理解陶瓷材料失效路径提供了关键依据。初始阶段表现为表面粗糙化，此时侵蚀粒子与材料表面接触产生局部塑性变形或脆性断裂，形成微坑与裂纹源。随着侵蚀持续，表面损伤逐渐扩展并相互贯通，进入稳态侵蚀阶段，此时侵蚀速率趋于稳定，材料表面呈现典型的沟槽或台阶状特征。当裂纹网络贯穿材料截面时，加速失效阶段开始，材料在极短时间内发生宏观崩解或剥落，这一阶段的侵蚀速率急剧上升，最终导致陶瓷部件的掉渣与崩边现象。

　　侵蚀速率ER与冲击速度v的定量关系表明【参考增强聚合物复合材料的水载侵蚀研究】，ER通常与速度的平方至三次方成正比（ER ∝ vⁿ，n=2-3.5），该幂律关系的差异源于侵蚀类型及材料力学性能的差异。例如，固体粒子侵蚀的指数n通常介于2.5-3.5之间，而液滴侵蚀的n值多集中在2.0-2.8范围内，这种差异反映了不同侵蚀机制下能量传递效率的显著区别。

　　此外，材料表面粗糙度与冲击角度对侵蚀率具有显著调制作用，当冲击角度偏离90°时，剪切应力分量的增强会加剧材料的冲蚀倾向。在陶瓷材料应用中，这些理论关系为优化表面改性工艺、设计抗侵蚀结构提供了重要参数依据。

　　二、常见类型及其特征

　　2.1 陶瓷产品磨损类型及其特征（以刀具类举例）

　　1）磨粒磨损：这是最常见的机械磨损形式，当陶瓷表面与硬质颗粒或硬质凸出物相互摩擦时，表面材料会逐渐损失。磨粒磨损主要出现在两种情况下：一是粗糙而坚硬的表面贴着软表面滑动；二是由游离的坚硬粒子在两个摩擦面之间滑动而产生磨损。影响磨粒磨损的因素包括相对硬度、磨料的几何特性、表面压力以及滑动速度等。比如在陶瓷CNC加工过程中，切削刃钝化是极为常见的刀具磨损现象之一，由于陶瓷材料的高硬度，刀具切削刃在持续的切削作用下，如同被砂纸不断打磨，表面的材料逐渐被磨耗。

　　2）粘着磨损：当相对运动的两表面处于混合摩擦或边界摩擦状态，载荷较大，相对运动速度较高时，边界膜可能遭到破坏，两表面的粗糙度微峰直接接触，形成粘着结合点。此时，若两表面相对运动，粘着结合点会遭到破坏，材料会从一个表面转移动到另一表面。在陶瓷加工中，在某些情况下，陶瓷碎屑会在刀具表面堆积，形成积屑瘤，这一现象通常发生在切削速度较低、切削温度适中的加工条件下。

　　3）疲劳磨损：在循环应力作用下，材料表面会逐渐产生疲劳损伤，当损伤积累到一定程度时，就会引发疲劳失效，导致材料表面出现裂纹、剥落等现象。

　　4）冲击磨损：当陶瓷材料受到冲击载荷时，其脆性使得在加工过程中，刀具容易受到来自工件的冲击载荷。当切削参数不合理、刀具强度不足或者刀具受到异常的外力作用时，刀具刃口可能会出现缺口、裂纹，甚至整个刀具发生断裂。

　　2.2 陶瓷产品侵蚀类型及其环境因素

　　1）化学腐蚀：陶瓷材料会与周围环境中的化学物质发生反应，导致材料性能退化。在酸性土壤环境中，瓷器表面的碱性物质会与土壤中的酸性物质发生化学反应，逐渐溶解瓷釉或胎体，在瓷器表面形成大小不一、形状各异的腐蚀斑点。在碱性土壤里，碱性物质会与瓷器表面的酸性成分发生反应，形成一些凸起或沉淀物。水分是瓷器老化的另一大"元凶"，当水分渗透到瓷器的微小孔隙中，会与其中的矿物质发生水解反应。

　　2）物理侵蚀：主要包括热侵蚀和机械侵蚀。热侵蚀指由于温度变化导致的热应力对陶瓷材料的破坏；机械侵蚀则指高速气流、液体冲刷等物理作用对陶瓷表面的磨损。

　　3）环境因素：陶瓷产品的侵蚀程度受埋藏环境、土壤成分、水分、温度等多种因素影响。不同地区的土壤成分和酸碱度存在差异，因此瓷器表面的腐蚀斑点也呈现出多样化的特征。在潮湿的环境中，瓷器表面的水分蒸发速度较慢，水解反应持续进行，腐蚀斑点会逐渐扩大和加深。
