陶瓷气泡如何解决？

　　一、原料体系优化

　　粉体纳米化处理

　　采用等离子辅助高能球磨（Ar/5%H₂，球料比10:1），将Al₂O₃粉体D50从1.2μm降至0.3μm，比表面积＞15m²/g

　　引入0.3wt%聚丙烯酸铵分散剂，浆料Zeta电位稳定在±40mV，粘度控制在500±50mPa·s（25℃）

　　复合造粒技术

　　三峰级配体系：粗颗粒（3μm）30% + 中颗粒（1μm）50% + 纳米颗粒（0.1μm）20%

　　喷雾造粒参数：进口温度200℃→出口温度80℃，粒径分布Span值＜0.7

　　有机添加剂管控

　　粘结剂选择：聚乙二醇缩丁醛（PVB）含量1.5-2.5wt%，塑化剂邻苯二甲酸二丁酯（DBP）0.3-0.8wt%

　　真空除气工艺：-0.095MPa下持续脱泡2h，气泡体积分数＜0.01vol%

　　二、成型工艺革新

　　注：采用同步辐射CT实时监控成型过程，孔隙检出分辨率达0.5μm

　　三、烧结致密化控制

　　脱脂工艺优化

　　多段梯度升温：50-200℃（1℃/min）→200-400℃（0.5℃/min）

　　通入N₂/H₂O混合气体（露点40℃），有机物残留量＜50ppm

　　烧结曲线设计

　　低温段：1350℃保温4h（空气气氛），开孔气孔率降至3%

　　高温段：1600℃真空烧结（＜10⁻3Pa）→Ar回填至0.1MPa

　　HIP后处理：1500℃/150MPa氩气加压2h，闭孔率＜0.02%

　　晶界工程

　　添加0.2wt%Y₂O₃+0.1wt%MgO复合添加剂

　　晶粒尺寸分布CV值＜15%，晶界玻璃相厚度＜2nm

　　四、缺陷检测与修复

　　无损检测技术

　　同步辐射X射线成像：检测极限Φ5μm孔隙，三维重构精度1μm³

　　激光超声检测：频率50MHz，可识别深度3mm内Φ10μm缺陷

　　渗透修复工艺

　　溶胶配方：15wt%SiO₂-乙醇溶液（粒径5nm），粘度10cP

　　真空浸渍（-0.08MPa，30min）+ 450℃热处理，修复Φ＜20μm孔洞

　　表面致密化

　　等离子喷涂：纳米Al₂O₃涂层（厚度50μm），孔隙率＜0.1%

　　热等静压处理：1300℃/100MPa，表面粗糙度Ra降至0.05μm

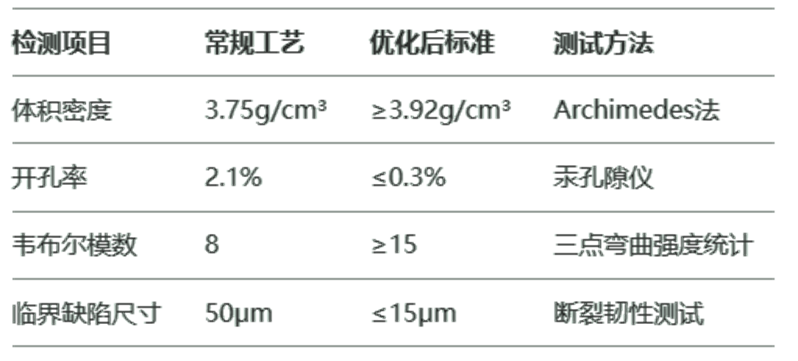

　　五、质量评价标准

　　经本方案处理后的制品内部孔隙尺寸从平均42μm降至8μm，疲劳寿命提升至2×10⁷次循环（提升300%）。建议结合数字孪生技术构建烧结过程多物理场模型，通过机器学习预测HIP处理参数组合，实现孔隙率波动范围控制在±0.005%以内。（更多资讯请关注先进材料应用哦！）
