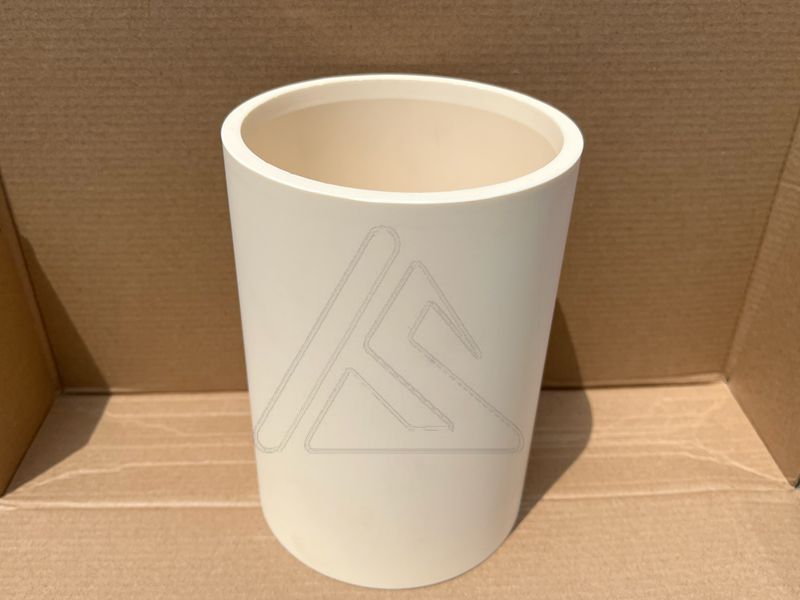

氧化铝陶瓷管的制作工艺流程

　　一、原料准备

　　原料选择：氧化铝陶瓷管的主要原料为氧化铝粉，根据产品性能要求，选择不同纯度和粒度的氧化铝粉。一般来说，纯度越高、粒度越细，制成的陶瓷管性能越好。常见的有 95%、99%、99.5% 等纯度的氧化铝粉，超细微粉（亚微米级）可显著提升陶瓷管的致密度和机械性能 。同时，为改善陶瓷的成型性能和烧结性能，还可能添加少量助熔剂，如二氧化钛（TiO₂）、氧化钇（Y₂O₃）等。

　　原料混合：将氧化铝粉和添加剂按比例混合均匀，可采用球磨机、搅拌机等设备。在混合过程中，通常会加入适量的分散剂，防止粉体团聚，确保混合均匀性。例如，使用聚丙烯酸铵作为分散剂，能有效降低粉体表面张力，提高分散效果。混合时间根据设备和原料特性而定，一般为数小时至十几小时不等。

　　二、成型工艺

　　挤压成型：这是制作氧化铝陶瓷管常用的成型方法。将经过预处理的原料加入适量的粘结剂（如聚乙烯醇、石蜡等）制成具有可塑性的泥料，通过挤压机的模具挤出，形成管状坯体。该方法生产效率高，适合制作长尺寸、大批量的陶瓷管，管径和壁厚可通过更换模具进行调整。

　　注射成型：对于形状复杂、精度要求高的氧化铝陶瓷管，注射成型是一种合适的选择。将原料与粘结剂混合制成注射料，在一定温度和压力下注入模具型腔，冷却固化后脱模得到坯体。此工艺能实现自动化生产，成型的坯体尺寸精度高、表面质量好，但对原料和粘结剂的要求较高，且后续需进行脱脂处理以去除粘结剂。

　　等静压成型：将经过加工的原料粉末装入弹性模具中，密封后放入高压容器中，通过液体介质均匀施加压力，使粉末在各个方向上受到相同的压力而压实成型。等静压成型可使陶瓷管坯体密度均匀，减少内部缺陷，提高产品性能，尤其适用于制作大尺寸、高性能的陶瓷管。

　　三、坯体加工

　　干燥处理：成型后的坯体含有一定量的水分或粘结剂溶剂，需要进行干燥处理，以防止在后续烧结过程中因水分急剧蒸发而导致坯体开裂。干燥方法有自然干燥、热风干燥、真空干燥等。自然干燥时间较长，但成本低；热风干燥效率高，可通过控制温度和风速加速干燥过程；真空干燥能降低干燥温度，缩短干燥时间，同时减少坯体氧化。

　　机械加工：根据产品尺寸和精度要求，对干燥后的坯体进行切割、打磨、钻孔等机械加工。例如，使用精密切割机将坯体切割成规定长度，通过磨床对陶瓷管的内外表面进行打磨，以达到所需的粗糙度和尺寸精度。机械加工过程中需注意控制加工参数，避免对坯体造成损伤。

　　四、烧结工艺

　　烧结准备：将加工好的坯体放入高温炉中进行烧结，使陶瓷颗粒之间发生物理化学变化，形成致密的陶瓷体。烧结前需对高温炉进行检查和调试，确保炉温均匀性和控温精度满足要求。同时，根据陶瓷管的材质和性能要求，选择合适的烧结气氛，如空气气氛、真空气氛、保护气氛（氮气、氩气等）。

　　烧结过程：采用阶梯式升温方式，缓慢加热坯体，避免因温度急剧变化导致坯体开裂。一般先以较低的升温速率将温度升至一定范围，使坯体中的有机物充分挥发，然后再提高升温速率，将温度升至烧结温度。在烧结温度下保温一定时间，使陶瓷颗粒充分致密化。不同纯度和配方的氧化铝陶瓷管，其烧结温度有所差异，通常在 1600℃ - 1800℃之间。例如，95% 氧化铝陶瓷管的烧结温度约为 1650℃ - 1700℃，而 99% 氧化铝陶瓷管的烧结温度则在 1750℃ - 1800℃。烧结完成后，缓慢降温至室温，以减少陶瓷管内部的热应力。

　　五、后处理

　　表面处理：为提高氧化铝陶瓷管的表面质量和性能，可对烧结后的陶瓷管进行表面处理，如研磨、抛光、涂层等。研磨和抛光能进一步降低陶瓷管表面粗糙度，提高表面光洁度；涂层处理可赋予陶瓷管特殊的性能，如耐磨性、耐腐蚀性、绝缘性等。例如，通过化学气相沉积（CVD）或物理气相沉积（PVD）方法在陶瓷管表面涂覆一层耐磨涂层，可显著提高其耐磨性。

　　性能检测：对制作完成的氧化铝陶瓷管进行全面的性能检测，包括尺寸精度、密度、硬度、抗压强度、耐腐蚀性、绝缘性等。使用卡尺、千分尺等测量工具检测陶瓷管的尺寸精度；通过阿基米德原理测量其密度；利用硬度计测试硬度；采用压力试验机检测抗压强度；通过化学腐蚀试验评估耐腐蚀性；使用绝缘电阻测试仪测量绝缘性。只有各项性能指标均符合要求的陶瓷管，才能作为合格产品出厂。

　　以上就是氧化铝陶瓷管的完整制作流程。你若对某个环节想深入了解，或是有特定的工艺需求，欢迎随时告诉我。
