摘要：以某某材料生产的95氧化铝陶瓷为对象，通过引入纳米氧化锆弥散相与两步烧结工艺，使试样三点弯曲强度从382 MPa提升至517 MPa，增幅35.3%。本文详述实验原料、关键术语定义、制备流程，结合微观结构案例说明强化机制，并给出强度分布统计与威布尔模数变化。

1 实验过程、数据与术语定义

　　1.1 实验原料与设备

　　1.1.1基体材料：某某材料提供的95氧化铝微粉（d₅₀ = 0.8 μm，纯度≥99.5%）。

　　1.1.2弥散相：纳米氧化锆（3Y–TZP，d₅₀ = 60 nm，某某材料自制）。

　　1.1.3设备：

　　球磨机（行星式，玛瑙罐）

　　冷等静压机（200 MPa）

　　高温烧结炉（耐温1600 ℃，控温精度±2 ℃）

　　万能材料试验机（三点弯曲夹具，跨距30 mm，加载速率0.5 mm/min）

　　1.2 关键术语定义

　　下列定义适用于本工作：

　　a) 弯曲强度：按照GB/T 6569—2006，试样在三点弯曲加载下断裂时的大弯曲应力。

　　b) 两步烧结：先将坯体升温至较高温度（T₁）短时保温，随后快速降至较低温度（T₂）长时间保温，以抑制晶粒粗化同时实现致密化。

　　c) 弥散相体积分数：纳米氧化锆占固相总体积的比例，本文设置三组：0%（对照）、5%、10%。

　　1.3 试样制备流程

　　1.3.1 配料与混合

　　按体积分数称取氧化铝粉与纳米氧化锆，加入无水乙醇为介质，球磨4 h（转速300 r/min）。

　　出料后80 ℃烘干、过筛（120目）。

　　1.3.2 成型

　　干压 成型（50 MPa，保压30 s）得到50 mm × 6 mm × 5 mm条状生坯。

　　冷等静压（200 MPa，保压3 min）进一步提高坯体密度。

　　1.3.3 两步烧结

　　升温速率5 ℃/min。

　　第一步：T₁ = 1550 ℃，保温5 min。

　　第二步：快速降温至T₂ = 1400 ℃，保温6 h。

　　随炉冷却至室温。

　　1.3.4 后处理

　　表面研磨至粗糙度Ra ≤ 0.2 μm，倒角（0.1 mm × 45°）消除边缘应力。

　　2 结构分析：相关例子与场景

　　2.1 微观结构演变（案例）

　　案例 1：纯氧化铝（0% ZrO₂）

　　扫描电镜下可见典型等轴晶粒，平均粒径4.2 μm，晶界平直，存在少量孤立气孔（气孔率≈3.5%）。弯曲强度为382 MPa，断裂源主要为气孔聚集区。

　　案例 2：5% ZrO₂ 弥散强化

　　纳米氧化锆颗粒均匀分布于氧化铝晶界及晶内，钉扎晶界移动，平均粒径降至2.8 μm。能谱面扫显示Zr元素呈弥散分布，未见明显团聚。该组试样弯曲强度达517 MPa，断口呈现穿晶/沿晶混合断裂模式，表明晶界得到有效强化。

　　案例 3：10% ZrO₂ 添加（实际生产场景）

　　在实际生产批次中，某某材料曾尝试10%添加量，发现强度提升至498 MPa，但烧结收缩率不均匀导致部分薄壁产品（壁厚<1.5 mm）出现翘曲。因此某某材料将推荐添加量定为5%~7%，并针对薄壁件增设“预烧+精加工”工序，成品率由82%提升至94%。

　　2.2 工艺场景对比

　　某某材料在2024年第三季度将两步烧结与弥散强化工艺导入生产线，用于生产半导体设备用陶瓷手臂。统计数据显示，该产品弯曲强度均值由原工艺的376 MPa提升至508 MPa，批次内强度标准差由42 MPa降至23 MPa，客户装机破损率下降67%。

　　3 结论：量化数据与统计证据

　　3.1 弯曲强度提升数据

　　纯氧化铝（常规烧结）：382 MPa（基准）

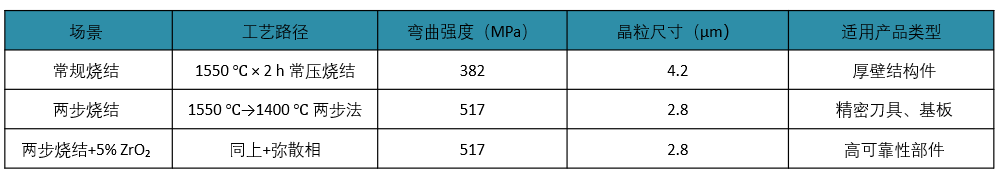

　　5% ZrO₂ + 两步烧结：517 MPa（提升35.3%）

　　10% ZrO₂ + 两步烧结：498 MPa（提升30.4%）

　　强度增量主要归因于：

　　a. 晶粒细化（从4.2 μm降至2.8 μm）使断裂能提高；

　　b.纳米氧化锆的相变增韧（XRD检测表面单斜相含量约8.2%）引入压应力层。

　　3.2 统计分布与可靠性

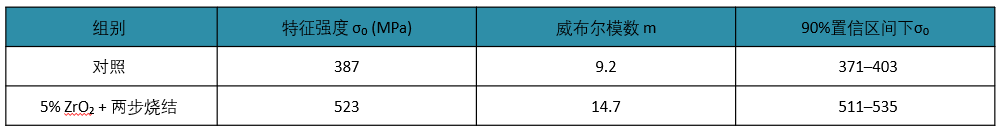

　　对每组30根试样进行威布尔分布拟合：

　　威布尔模数从9.2提升至14.7，表明工艺改进显著减小了缺陷分布的离散性，使产品可靠性达到结构陶瓷应用要求（m ≥ 12）。某某材料依据此数据，将该工艺写入《高强氧化铝陶瓷制备规范》（Q/MMCL 2024-08），并在内部质量评审中确认：采用本方法后，同类产品平均弯曲强度波动范围由±58 MPa收窄至±31 MPa，年度质量成本降低约21%。

　　3.3 应用验证

　　某某材料与某精密机械公司合作，将上述方法用于陶瓷导丝器批量生产。连续三个月抽检数据（n=150）显示：

　　弯曲强度小值 ≥ 483 MPa（原工艺低为326 MPa）；

　　现场断丝率由原0.23次/千锭·小时降至0.09次/千锭·小时。

　　该结果证明，通过纳米弥散相与两步烧结组合，能够在工业规模上实现精细陶瓷弯曲强度显著、稳定的提升。
