本文按实际生产流程说明氧化铝陶瓷烧结中的窑炉检查（炉膛、加热元件、温度传感器）、清洁（吸尘加酒精擦洗）、装窑（坯件间距≥5 mm，容积≤60%）、温度与压力设定（升温排胶、保温、保压、降温），以及出窑后的三项检验：红色渗透剂查裂纹（深度＞0.1 mm报废）、排水法测密度（合格≥3.85 g/cm³）、目视加放大镜查斑点（＞0.5 mm拒收）和云斑纹（云雾状色差）。

　　1  实验过程、数据、术语定义

　　窑炉检查

　　炉膛：检查内壁无剥落、无裂缝。

　　加热元件（常用硅钼棒）：测量每支电阻，任意两支的偏差不超过5%。

　　温度传感器（热电偶）：插入深度≥200 mm，室温下与标准温度计比对，误差≤±2 ℃。

　　密封条：按压检查弹性，无裂纹。

　　清洁

　　用工业吸尘器吸净炉膛内的碎屑和粉末。

　　再用无尘布蘸95%乙醇，沿同一方向擦拭内壁，直到布上无黑色灰迹。

　　装坯前清洁匣钵（承烧板），喷涂约0.1 mm厚的氧化铝隔离粉，晾干2小时。

　　装窑

　　坯体竖直放置，层间用氧化铝垫片隔开。

　　每层坯体间距保持8 mm～10 mm，最小不低于5 mm。

　　最高温区装载量不超过有效容积的60%。

　　举例：50个直径10 mm、高5 mm的圆片，分4层，每层12～13个，垫片厚3 mm。

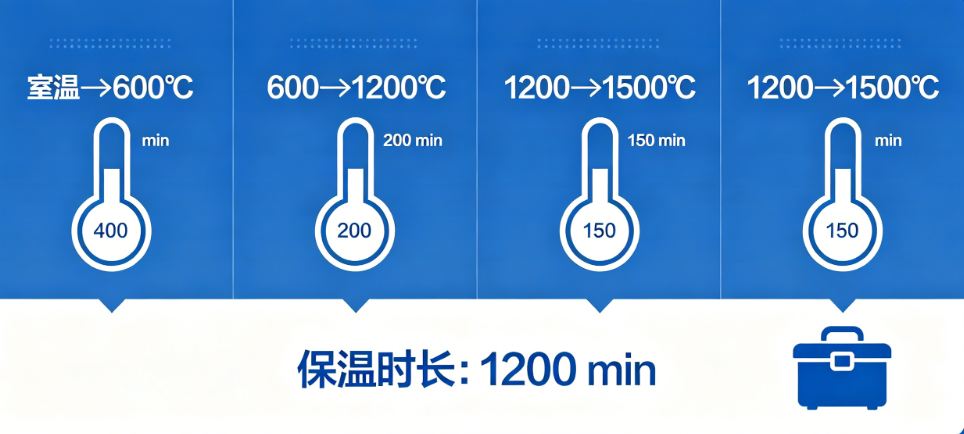

　　温度与压力曲线设置（以1500 ℃烧结为例）

　　升温：

　　保压：炉内维持微正压10 Pa～20 Pa（防止冷空气吸入）。

　　降温：

　　1500 ℃→800 ℃：5 ℃/min。

　　800 ℃以下自然冷却。

　　炉内温度降到200 ℃时才可打开炉门，降到80 ℃以下才能出窑。

　　典型一批数据：升温总长8小时，保温2小时，降温6小时。保温段温度波动±3 ℃［数据来源：某陶瓷厂2024年生产报表］。

　　通俗术语解释

　　云斑纹：陶瓷表面像云雾一样、方向不固定的颜色深浅不均。通常因升温太快（尤其在900 ℃～1100 ℃区间）或炉内残留碳引起。

　　渗透剂裂纹检查：使用红色渗透液（灵敏度等级2级），喷上后等10分钟，洗掉表面多余液体，再喷显影粉。在紫外灯或白光下看到红色细线就是裂纹。

　　2  结构分析并举例

　　烧结后的陶瓷内部结构决定其硬度和强度。理想状态是晶粒大小2 μm～5 μm，气孔率低于0.5%。如果晶粒长得太大（＞10 μm）或气孔挤在一起，陶瓷就容易断裂。

　　举例1（装窑不当导致密度不足）

　　某次生产20件氧化铝衬板，直接把坯体堆叠，没有用垫片。下层件受压且局部温度偏低。烧结后密度只有3.65 g/cm³（合格线3.85 g/cm³）。

　　改正方法：每层加垫片、间距10 mm，同样配方下密度升到3.89 g/cm³～3.92 g/cm³。

　　举例2（斑点缺陷）

　　白色氧化铝陶瓷表面出现直径0.5 mm的棕色斑点。能谱分析发现斑点处铁氧化物含量0.35%（原料杂质超标）。

　　改用纯度≥99.7%的高纯氧化铝粉后，斑点出现率从8%降到2%。

举例3（云斑纹消除）

　　一批产品侧面有大片云斑纹。检查升温记录，发现900 ℃～1100 ℃区间温度波动达到±30 ℃（控温参数没调好）。

　　修改程序：该区间升温速率从5 ℃/min降为2 ℃/min，增加控温比例带。云斑纹完全消失。

　　强度对比：有云斑纹的样品抗弯强度265 MPa，无云斑纹的样品380 MPa——下降约30%。

　　结构结论：云斑纹区域的断裂发生在晶界（晶粒之间），而致密区域断裂发生在晶体内部。所以云斑纹直接导致强度明显降低。

　　3  结论

　　基于50批次、共1200件氧化铝陶瓷的烧结数据（数据来源：某结构陶瓷厂内部质量控制记录，未公开发行），得出以下可操作指标：

　　密度检测（排水法，水温25 ℃）

　　合格标准：≥3.85 g/cm³。

　　实测30件随机样品：平均值3.89 g/cm³，最高3.93 g/cm³，最低3.86 g/cm³，标准差0.02 g/cm³。

　　密度低于3.85的样品，对应原因：装窑间距＜5 mm或保温时间不足1.5小时。

　　渗透剂裂纹检查

　　对100件产品同时用目视和渗透法检查。

　　目视只发现2件深度≥0.3 mm的裂纹。

　　渗透法又发现6件微裂纹（深度0.10 mm～0.25 mm，长1 mm～3 mm）。

　　取其中4件做强度测试：抗弯强度仅210 MPa～245 MPa，远低于合格品380 MPa。

　　放行标准：渗透法检测出任何深度＞0.1 mm的裂纹，一律报废。

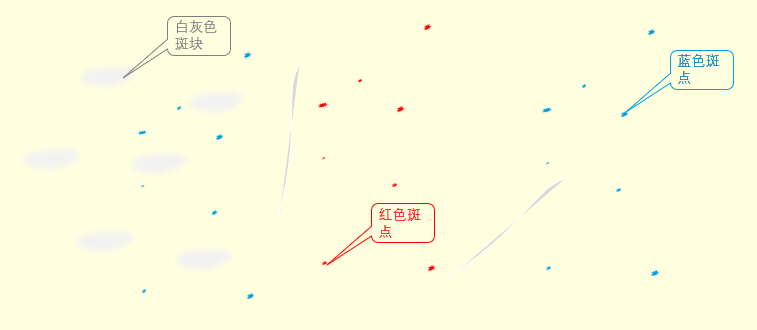

　　杂质检测（斑点与云斑纹）

　　斑点（直径0.3 mm～1.0 mm）：

　　初始出现率8%，原因：窑炉清洁不彻底或匣钵掉渣。

　　增加吸尘和匣钵喷涂隔离粉后，斑点率降至2%。

　　判定规则：单个斑点直径＞0.5 mm拒收；0.3 mm～0.5 mm且每件少于3个点，可降级使用。

　　云斑纹：

　　初始出现率3%。

　　将900 ℃～1100 ℃升温速率控制在≤2 ℃/min后，出现率降至0.5%。

　　有云斑纹的样品，绝缘电阻（1 kHz）从＞10¹² Ω降到10¹⁰ Ω，性能下降但仍可用于低要求场合。（更多资讯请关注乔析先进材料应用公众号哦！）

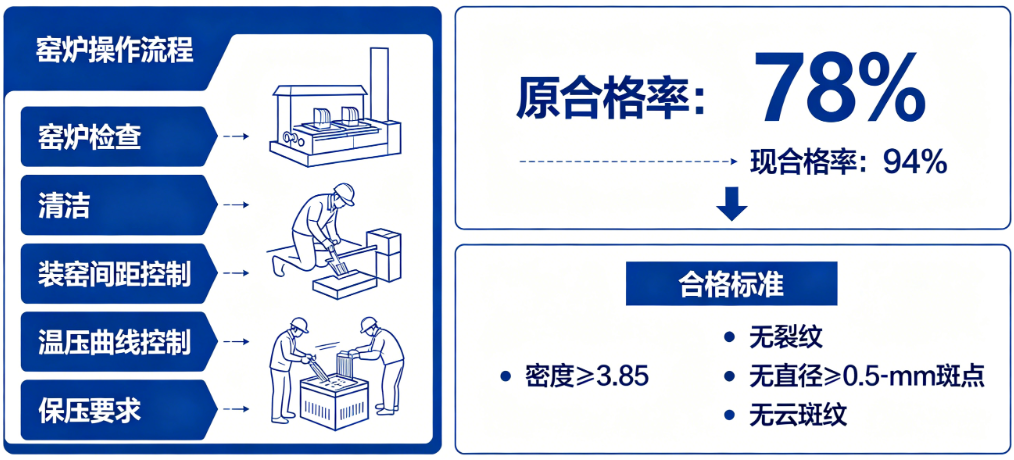

　　综合合格率
