陶瓷的晶界偏析与扩散机制

　　一、晶界结构理论

　　晶界作为陶瓷材料中相邻晶粒的过渡区域，其独特的原子排布与化学组成显著影响材料的力学、电学及热学性能。从微观结构角度分析，晶界可分为大角度晶界和小角度晶界两类，前者由高密度位错构成，后者则由位错环或扩展位错形成。晶界结构的复杂性不仅源于晶粒取向差的差异，还与温度、化学成分及制备工艺密切相关。研究表明，晶界取向差小于15°时易形成小角度晶界，其结构稳定性较高且扩散阻力较低；而取向差超过这一阈值则倾向于形成高能大角度晶界，此类晶界对材料性能的劣化作用更为显著。

　　晶界结构的形成机制与烧结工艺密切相关。低温一次烧结的SrTiO₃陶瓷中，晶界类型可细分为共格晶界、半共格晶界及非共格晶界等四类典型结构，其形成不仅受两晶粒间的相对取向影响，还与液相成分及杂质分布紧密关联。

　　相比之下，二次烧结材料的晶界结构复杂度显著增加，液相迁移导致的晶界迁移行为进一步改变了界面能分布。在ZnO-Bi₂O₃系压敏陶瓷中，晶界电子结构的形成与本征缺陷的分布直接相关。通过介电频谱技术测量不同温度下的损耗峰特征，可推导出晶界耗尽层内本征缺陷的电子松弛过程，并据此计算晶界的微观电参数。

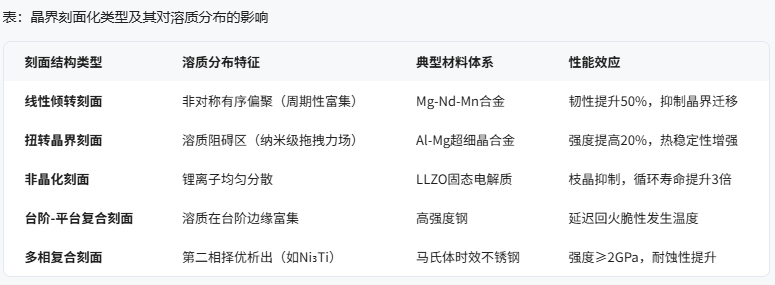

　　化学成分的调控对晶界结构具有显著影响。掺钛蓝宝石中，钛和硅等溶质元素表现出向特定晶界偏聚的倾向，钛倾向于富集于非基底晶界，而硅则更易分布于基底晶界。这种选择性偏析现象与晶界平面的原子排列及结构波动密切相关，透射电镜分析进一步揭示了晶界刻面化行为对溶质分布的调控作用[参考金属材料学，如下图

　　]。

　　此外，晶界层型结构陶瓷膜的制备表明，通过双尺寸胶体晶体模板技术可精确控制晶界组分，如在钛酸钡核层外围构建氧化铜壳层，从而形成具有特定界面能的晶界结构。

　　温度变化对晶界结构的动态演化具有双重作用。在高温条件下，原子扩散速率的提升会加速晶界迁移和溶质再分布，例如液相烧结过程中晶界优先迁移现象。而低温环境则抑制了原子扩散，导致晶界结构趋于固定。这种温度依赖性不仅影响晶界的几何形态，还通过改变界面处的化学键合状态，进而调控材料的介电性能和电导行为。晶界化学与结构的协同效应在陶瓷复合材料中尤为突出，纤维-基体界面的化学键合强度直接决定了载荷传递效率及断裂韧性，这表明晶界结构的优化需结合界面化学设计以实现综合性能提升。

　　二、偏析理论

　　偏析现象是晶体界面处原子或离子浓度异常分布的微观行为，其形成机制涉及热力学与动力学双重因素。从热力学角度分析，晶界作为高能区域，倾向于通过元素偏析降低体系自由能。研究发现，晶界处空位浓度的梯度变化是驱动偏析的关键因素之一，非平衡偏析动力学中观察到的偏析峰或耗尽谷现象可归因于空位通量的定向输运。当系统处于稳态时，平衡偏析动力学则表现为零空位通量下的溶质分布，此时界面处的化学势梯度主导着元素富集或耗尽过程。无论是平衡还是非平衡机制，其本质均遵循空位-溶质复合通量主导的迁移路径。

　　根据偏析行为的微观特征，可将晶界偏析分为单层吸附型和多层富集型两种基本类型。单层吸附型偏析遵循McLean分离理论，其界面处的元素分布类似于固体/气体吸附的Langmuir等温线，适用于溶质间相互作用较弱的体系。当溶质间存在强相互作用时，偏析将呈现Fowler等温线特征，此时可能发生吸附物聚集或团簇形成，形成多层富集结构。对于多组分体系，若元素间存在相互作用，偏析等温线可进一步扩展为复杂形式。

　　溶质偏析对材料性能的影响具有双重性。从扩散机制角度，当溶质与溶剂同时提升体扩散速率时，晶界扩散系数可能显著降低；反之若溶质弱分离却强烈增强体扩散，则会促进晶界扩散过程。在功能陶瓷领域，萤石结构材料如钇稳定氧化锆（YSZ）的晶界偏析效应尤为显著。晶界核心氧空位的富集导致电子浓度增加，而钇元素的偏析则部分补偿了这一效应，这种空位/掺杂剂的协同作用直接影响了材料的电导率与力学性能。类似现象在掺钆二氧化铈陶瓷中同样观察到，表明萤石结构陶瓷的晶界偏析效应具有普遍性，其调控对燃料电池等器件的性能优化具有指导价值。

　　当晶界迁移过程中空位通量主导时，可通过控制热处理工艺调节偏析程度；而在平衡状态下，界面能低原则决定了元素分布模式。这种动态与静态机制的统一模型为理解复杂体系中的偏析行为提供了理论框架，其预测结果与YSZ等材料的相关实验高度吻合。

　　三、扩散理论

　　扩散机制是理解陶瓷材料中晶界偏析现象的核心理论基础，其本质是原子或离子在浓度梯度、化学势差异或应力场驱动下的迁移过程。在固态陶瓷材料中，扩散行为主要受晶体结构、缺陷浓度及界面特征的调控，具体可划分为体扩散和晶界扩散两大类型。

　　体扩散指原子在晶体内部的本征扩散过程，其动力学参数通常通过阿伦尼乌斯方程描述，如氧化锆中镁的体扩散系数可表达为D=5.7exp[(-390kJ/mol)/RT]cm²·s⁻¹，该参数随温度升高呈现指数增长趋势。

　　而晶界扩散则显著受界面缺陷和晶界能的影响，其扩散通量由晶界扩散系数与晶界层厚度的乘积决定，例如镁在氧化锆晶界的扩散通量可表示为D'αδ=3.2×10⁻¹⁵exp[(-121kJ/mol)/RT]cm³·s⁻¹，其中α为偏析富集因子，δ为晶界层厚度。晶界增强因子在1073K时可达10⁵，但随温度升高至1273K时显著降低，这揭示了晶界扩散行为与温度的非线性关联。

　　界面偏析现象的热力学本质涉及溶质原子在界面处的自由能变化，其偏析程度不仅取决于溶质的体积活度，还与偏析自由能紧密相关。对于多组分陶瓷体系，溶质-溶质相互作用会引发位点竞争和共偏析效应，如氧化物体系中非化学计量缺陷的存在会改变晶界处的电荷平衡，进而影响原子迁移路径。理论模型方面，准化学近似法和电子结构计算可有效预测偏析倾向，而计算机模拟则证实了晶界取向对原子偏析分布的显著影响。在陶瓷材料中，晶界处的缺陷团簇（如氧化铬中的点缺陷）会形成局部高能区域，为扩散提供了额外的驱动力。

　　扩散机制在陶瓷材料中的应用主要体现在性能调控层面。例如，通过控制晶界扩散系数可优化材料的烧结工艺，而晶界偏析现象则可能引发电学性能异常或机械强度退化。在氧化物体系中，非化学计量导致的空位浓度变化会直接改变扩散激活能，库仑滴定法测定的缺陷结构表明，掺杂UO₂的扩散行为与其氧空位浓度呈正相关。此外，金属与陶瓷界面的晶界扩散还涉及异质结处的原子互扩散，如GaAs衬底中Au/Ni/Cr薄膜的表面晶界扩散行为，其原子偏析程度受表面能与界面应变的共同调控。
