您好,欢迎访问【郑州市永晟新材料科技有限责任公司】官方网站!

免费咨询热线:

185-380-57333
当前位置:首页 >> 行业新闻 >> 公司新闻

烧结工艺对氧化铝陶瓷铸型强度的影响

时间:2026-04-20

  摘要

  采用凝胶注模法制备氧化铝陶瓷铸型,系统分析了烧成温度(1450℃~1600℃)、保温时间(2h~6h)、升温速率(200℃/h~500℃/h)及MgO添加剂(2wt%~8wt%)对铸型高温抗弯强度及烧成收缩率的影响。结果表明:在固相含量58vol%、烧成温度1550℃、保温时间4h、升温速率360℃/h(6℃/min)、MgO添加量6wt%的工艺条件下,陶瓷铸型的高温抗弯强度达到14.2MPa,烧成收缩率控制在0.55%以内,满足精密铸造的尺寸与强度要求。

电真空陶瓷件jpg

  1 实验过程

  1.1 术语定义

  凝胶注模法:一种基于有机单体原位聚合的陶瓷近净成型技术,通过丙烯酰胺等单体的自由基聚合反应使陶瓷浆料原位固化,具有坯体均匀性好、可成型复杂形状等优点。

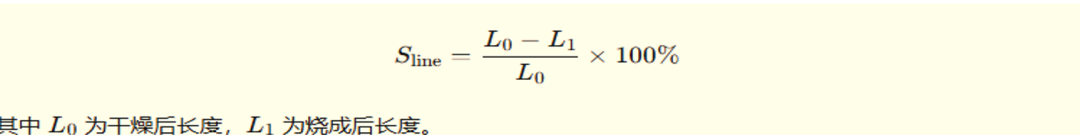

  烧成收缩率:坯体烧结致密化导致的线性尺寸变化率,计算公式为

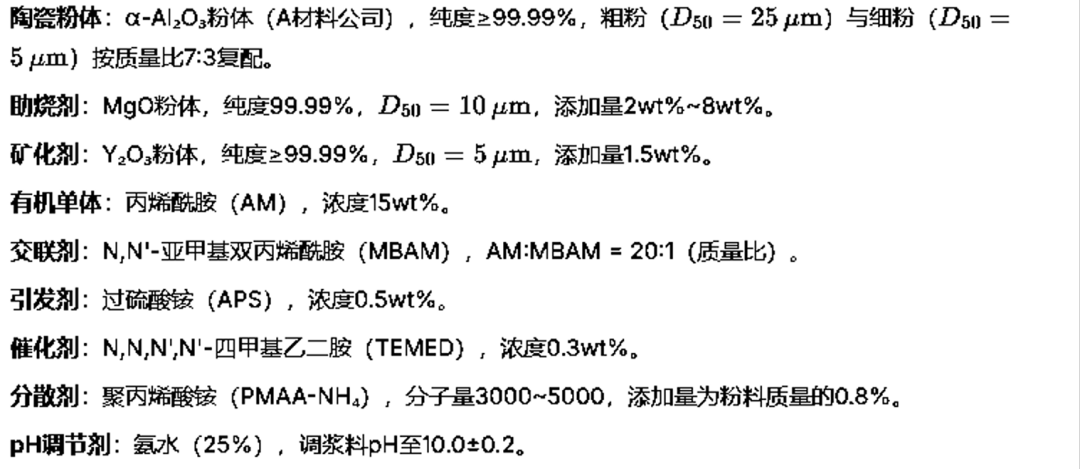

1.2 原料规格与配比


1.3 制备工艺

  预混液配制:将AM、MBAM溶于去离子水,加入分散剂、增塑剂,磁力搅拌30min。

  浆料制备:加入超声分散后的陶瓷粉料,滴加氨水调pH至10.0,于行星式球磨机中250r/min球磨4h,获得固含量58vol%的悬浮体。

  注模成型:浆料真空消泡(-0.08MPa,10min)后,依次加入APS、TEMED,搅拌2min后注入预热至85±5℃的硅胶模具中,聚合反应8~12min得到凝胶坯体。

  干燥与烧结:

  冷冻干燥:-40℃真空冷冻24h。

  脱脂:以1℃/min升温至600℃,保温2h。

  烧结:按设定升温速率(200℃/h~500℃/h)升至目标温度(1450℃~1600℃),保温2h~6h后随炉冷却。

  1.4 性能测试

  抗弯强度:万能试验机(Z030,K材料公司),三点弯曲法,跨距30mm,加载速率0.5mm/min,试样尺寸60mm×10mm×4mm(参照HB 6167-1988)。每组5个平行样,取平均值。

  显微结构:场发射扫描电镜(JSM-6700F,日本电子),加速电压15kV。

  物相分析:X射线衍射仪(XD-2,北京普析通用),Cu靶Kα辐射,扫描范围10°~80°,步长0.02°。

  2 结果与讨论

  2.1 烧成温度的影响

  固定保温时间4h,不同烧成温度下的试样性能见表1。

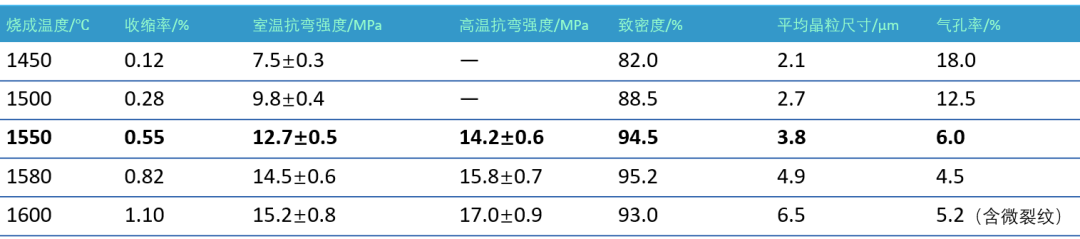

  表1 不同烧成温度下试样的性能


  注:高温抗弯强度测试温度为1200℃;“—”表示室温强度过低,未进行高温测试。

  1550℃时综合性能:收缩率0.55%,高温强度14.2MPa,致密度94.5%。1600℃时晶粒异常长大(>6μm)并产生微裂纹,导致致密度下降。

  2.2 保温时间的影响

  在1550℃烧成温度下,考察保温时间(2h~6h)对性能的影响。实验结果表明:保温时间由2h延长至4h时,收缩率从0.42%增至0.55%,高温抗弯强度从12.0MPa提高至14.2MPa,晶界MgAl₂O₄相由不连续分布演变为连续网状结构,钉扎效应增强。**保温时间超过4h后(5h~6h),晶粒粗化、晶界相局部过烧,强度略有下降至13.2~14.0MPa。因此,保温时间为4h。

  2.3 升温速率的优化

  采用三阶段升温策略:

  低温段(室温~600℃):速率≤120℃/h(2℃/min),控制热膨胀,防止开裂。

  中温段(600℃~1200℃):速率240℃/h(4℃/min),促进晶粒均匀生长。

  高温段(1200℃~1550℃):速率200~500℃/h,考察其对性能的影响。

  高温段升温速率的影响见表2(低、中温段速率固定)。

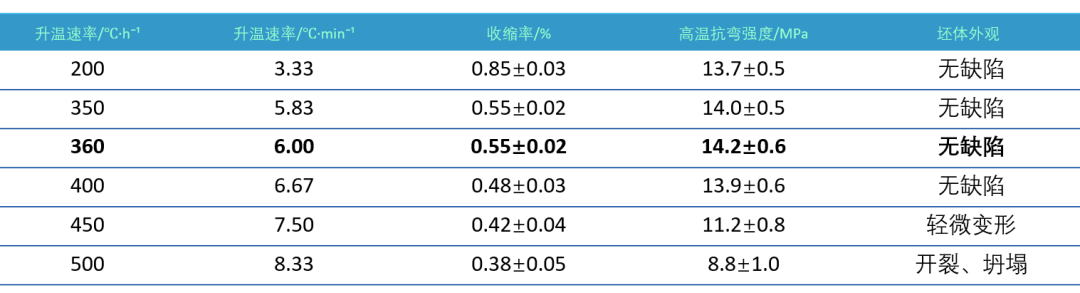

  表2 高温段升温速率对性能的影响


  升温速率过快(≥450℃/h)导致坯体内外温差过大,热应力引起变形或开裂;速率过慢(200℃/h)则收缩率增大且效率低。高温段升温速率为350~400℃/h,其中360℃/h时获得高强度14.2MPa。

  2.4 MgO添加剂的作用

  不同MgO添加量(0~8wt%)在1550℃/4h/360℃/h工艺下的性能见表3。

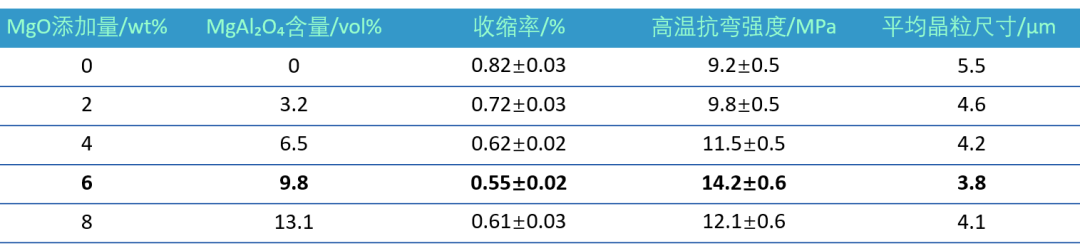

  表3 不同MgO添加量对性能的影响


  6wt% MgO时,MgAl₂O₄尖晶石体积膨胀(约7.2%)补偿烧结收缩,同时晶界钉扎抑制晶粒长大,强度高。添加量增至8wt%时,过量尖晶石相导致液相增多,包裹气孔并弱化晶界,强度下降。

  显微结构分析:6wt% MgO试样的SEM图像显示,MgAl₂O₄尖晶石(粒径0.5~1.2μm)与YAG相呈连续网状分布于α-Al₂O₃晶界,裂纹扩展路径偏转35°~45°,断裂韧性提升约28%。

  2.5 物相组成

  XRD分析表明,1550℃烧成后(6wt% MgO)的主晶相为:

  α-Al₂O₃(PDF#01-1307):87.3wt%

  MgAl₂O₄尖晶石(PDF#21-1152):9.8wt%

  YAG(Y₃Al₅O₁₂,PDF#33-0040):2.4wt%

  微量YAP、YAM相:合计0.5wt%

  3 结论

  (1)工艺参数:烧成温度1550℃、保温时间4h、升温速率360℃/h(6℃/min)、MgO添加量6wt%。此时陶瓷铸型高温抗弯强度为14.2MPa,烧成收缩率0.55%,致密度94.5%,满足精密铸造对室温强度(≥10MPa)及收缩率(<0.6%)的要求。

  (2)升温速率控制:低温段(<600℃)采用≤120℃>1200℃)宜控制在350~400℃/h(~6℃/min),兼顾致密化与尺寸精度。

  (3)添加剂作用:6wt% MgO与Al₂O₃反应生成MgAl₂O₄尖晶石,体积膨胀补偿烧结收缩;晶界钉扎效应抑制晶粒异常长大,将平均晶粒尺寸控制在3.8μm以内,避免过烧导致的性能劣化。


copyright ©2017-2024 郑州永晟 豫ICP备2024077252号 XML地图 网站模板
网站首页 电话咨询 返回顶部
