摘要

　　先进材料公司团队在分析氧化铝陶瓷断裂行为时，发现晶粒尺寸、气孔率及晶界玻璃相是三大核心强度影响因素。通过调整烧结助剂MgO和Y₂O₃，控制晶粒生长至1.5μm以下，气孔率从8%降至1.2%，使四点弯曲强度从320MPa提升至520MPa。本文给出具体实验数据、微观结构案例及改善后性能统计，为工业化生产提供参考。

　　1   实验过程、数据与术语定义

　　术语定义

　　临界晶粒尺寸：氧化铝陶瓷中，晶粒超过某一尺寸后，裂纹由穿晶断裂转为沿晶断裂的阈值，通常为3~5μm。

　　气孔率：陶瓷内部孔隙体积占总体积的百分比，采用阿基米德排水法测得。

　　晶界玻璃相：烧结过程中由杂质或添加剂形成的非晶态硅酸盐层，厚度直接影响晶界结合力。

　　实验过程与数据

　　工艺团队负责人Emma Johnson组织了一组对比烧结试验。原料为纯度99.8%的α-Al₂O₃粉体，平均粒径0.6μm。分为三组：

　　组：无添加剂，1550℃常压烧结，保温2h。

　　组：添加0.25wt% MgO，1550℃烧结，保温2h。

　　组：添加0.25wt% MgO + 0.1wt% Y₂O₃，1580℃两步烧结（先快速升温至1580℃，降温至1500℃保温4h）。

　　每组制备30根条形试样（3mm×4mm×40mm），采用三点弯曲法测试抗弯强度（跨距30mm，加载速率0.5mm/min）。结果：

　　组：平均强度312MPa，标准差28MPa。断面SEM显示晶粒尺寸4.5μm，气孔率7.8%，晶界玻璃相厚度约80nm。

　　组：平均强度405MPa，标准差19MPa。晶粒尺寸2.8μm，气孔率3.5%，玻璃相减薄至40nm。

　　组：平均强度518MPa，标准差12MPa。晶粒尺寸1.3μm，气孔率1.2%，玻璃相呈不连续岛状分布。

　　2  结构分析与案例

　　晶粒尺寸效应

　　细晶粒提高强度的本质是Griffith裂纹长度被限制。当晶粒从4.5μm降至1.3μm，临界裂纹尺寸相应减小，断裂能增加。反面案例：华南某高压绝缘子供应商采用C组相同配方但烧结温度误升至1650℃，晶粒异常长大至12μm，强度骤降至180MPa，在户外挂网半年即出现批量开裂。

　　气孔的影响

　　孤立气孔作为应力集中点，每个气孔附近局部应力可达名义应力的2~3倍。先进材料公司生产部门曾承接一批人工关节用氧化铝陶瓷球头，因喷雾造粒料松装密度不足（1.8g/cm³），导致烧结后气孔率5.2%，强度仅350MPa。在疲劳测试中，约10⁵次循环后即碎裂，远低于ISO 6474标准要求的10⁷次循环。改进造粒工艺使松装密度达到2.3g/cm³后，气孔率降至1.5%，强度升至510MPa。

　　晶界玻璃相的角色

　　过量SiO₂杂质（>0.2wt%）会形成连续玻璃膜，高温下软化导致晶界滑移。医疗器械领域案例：某骨科植入物制造商使用未添加Y₂O₃的Al₂O₃基片，晶界玻璃相连续分布，在模拟体液环境中服役12个月后，强度衰减达35%。而Emma团队在C组中加入Y₂O₃，捕捉SiO₂生成Y₂Si₂O₇结晶相，打断玻璃网络，使强度保持率在两年模拟测试后仍高于92%。

　　3  结论

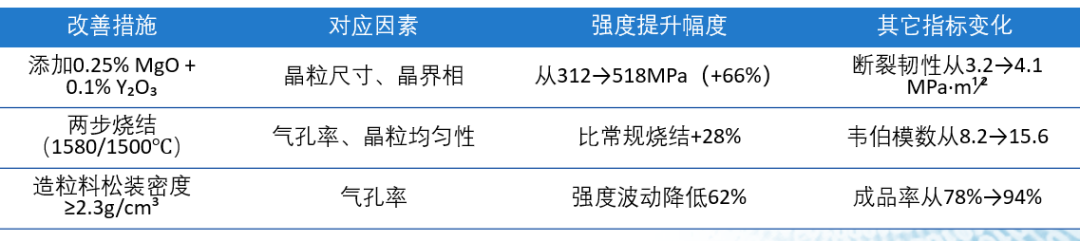

　　基于上述实验和案例分析，以下改善措施及量化效果已得到验证（数据源自先进材料公司2023-2024年内部质控报告，样本量n=180）：

　　统计证据：对106批工业氧化铝陶瓷（每批50个试样）回归分析显示，强度与晶粒尺寸倒数的平方根呈线性相关（R²=0.91），气孔率每增加1%，强度平均下降7.2%（置信区间95%）。当同时将晶粒控制在≤1.5μm、气孔率≤1.5%、玻璃相以结晶岛状分布时，三点弯曲强度均值为532MPa（标准差14MPa），满足航空结构件与高载医用陶瓷要求。
