热管理场景下,陶瓷基板的热导率和热扩散系数更重要?在电子封装、航空航天及新能源等高技术领域,陶瓷基板因其优异的热、电、机械性能成为不可或缺的核心材料。然而,陶瓷基板的性能评估中,热导率与热扩散系数两个关键参数常被提及,却容易混淆。本文将从定义、物理意义及实际应用角度,深入解析两者的差异,并结合陶瓷基板的典型应用场景,探讨其在材料选型与设计中的重要意义。
热导率和热扩散系数的定义差异

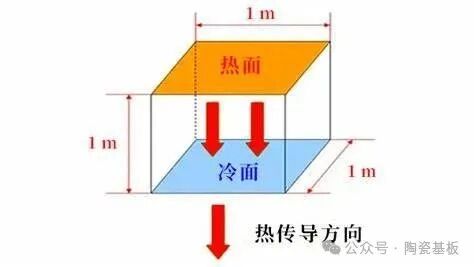

热导率(或称导热系数,Thermal Conductivity, λ)是衡量材料在稳态条件下传导热量能力的物理量。其定义为:在单位厚度(1米)、单位温差(1K)及单位时间(1秒)内,通过单位面积(1平方米)传递的热量,单位为 W/(m·K)。热导率越高,材料的导热能力越强。例如,氮化铝(AlN)的热导率可达170-320 W/(m·K),远高于传统氧化铝(Al₂O₃)的15-30 W/(m·K),使其成为高功率电子器件的首选材料。
热传导示意图
热扩散系数(Thermal Diffusivity, α)则是描述材料内部温度趋于均匀化能力的参数,其定义为 α = λ / (ρ·c),其中ρ为体积密度,c为比热容,热扩散系数单位为 m²/s。热扩散系数的物理意义在于:当材料受热或冷却时,热量从高温区域向低温区域扩散的速度。例如,在相同加热条件下,热扩散系数大的材料能更快实现内部温度均衡,减少局部热应力集中。
导热系数反映材料的“导热能力”,即单位时间内单位面积上传递的热量。热导率越高,单位时间内传递的热量越多,芯片结温越低。
热扩散系数则关注材料的“热响应能力”,即热量在材料内部扩散的速度。热扩散系数越大,热量在材料内部传播更快,温度梯度更小,温度分布均匀性越好。
导热系数仅由材料的导热特性决定;而热扩散系数还与材料的密度和比热容相关。例如,金属虽然导热系数高,但因比热容大,热扩散系数未必优于某些陶瓷材料。
不同应用场景下,哪个更值得关注?
导热系数适用于稳态传热分析(如散热器设计),而热扩散系数在非稳态传热(如瞬态热冲击)中更为关键。
以陶瓷基板为例,高导热系数意味着热量能快速从芯片传递至基板表面,降低局部温升;而高热扩散系数则保证热量在基板内部快速分散,避免因温度梯度导致的热应力集中或结构变形。
高功率电子器件
在5G基站、新能源汽车逆变器等场景中,芯片的功率密度急剧上升,要求陶瓷基板具备高导热系数以快速散热。例如,氮化铝陶瓷的导热系数是氧化铝陶瓷的5-10倍,能显著降低芯片结温,延长器件寿命。同时,氮化铝陶瓷的热扩散系数(约0.8-1.2 mm²/s)高于氧化铝陶瓷(0.6-0.8 mm²/s),可减少热量在基板内部的堆积,降低热失效风险。
热管理敏感领域
在航空航天发动机控制器中,陶瓷基板需承受极端温度变化。此时,热扩散系数的作用尤为突出:高热扩散系数的材料(如碳化硅SiC陶瓷材料)能快速将热量从受热面传导至背侧,避免因局部过热导致的热疲劳裂纹。例如,SiC陶瓷基板的热扩散系数可达4.5 mm²/s,显著优于传统材料。
精密电子封装
在LED、IGBT模块等精密器件中,热膨胀系数(CTE)与导热性能的匹配至关重要。氮化铝基板的CTE(4.5 ppm/K)与硅芯片接近,同时兼具高导热系数与热扩散系数,可有效缓解热应力对焊点的影响,提升封装可靠性。
总之,一句话可以概括:稳态散热降温看热导率、瞬态温度分布看热扩散系数。
