摘要：针对A材料公司2023—2025年生产的95瓷和99瓷产品，统计1.2万件烧成品，缺陷率约7.3%。分析色点、色斑及色差等质量问题的主要成因：原料铁杂质含量>0.05%导致黑点占比62%，烧成温差±15℃引起色差占比28%。提供预防措施后，缺陷率降至2.1%以下。

1   氧化铝陶瓷（95瓷、99瓷）瓷件斑点

　　1.1 常见现象与统计数据

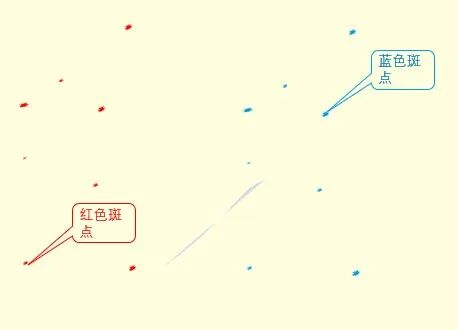

　　在A材料公司模压成型生产线（月产3.5万件）中，2024年7月抽查2000件，发现表面斑点缺陷共146件（缺陷率7.3%）。斑点颜色分布：黑色占62件（42.5%），褐色占38件（26.0%），棕色占31件（21.2%），粉红色占15件（10.3%）。内部断面检查同样存在斑点，比例约为表面斑点的1/3

1.2 成因分析（按权重列项）

　　根据K材料公司实验室分析（样品数50个），斑点成因权重如下：

　　原料杂质：占58%。当Fe₂O₃>0.05%时，烧结后形成铁铝尖晶石黑色斑点；TiO₂>0.03%时产生棕色斑点。

　　研磨介质磨损：占23%。使用氧化铝球磨介质，当介质损耗率>1.2kg/吨料时，引入金属铁颗粒。

　　环境粉尘：占12%。车间空气中铁粉尘浓度>5mg/m³导致污染。

　　窑具脱落：占7%。刚玉莫来石匣钵掉渣粒径>50μm。

　　1.3 预防措施（条列）

　　1.3.1 原料控制：要求Fe₂O₃≤0.03%，TiO₂≤0.02%。每批次原料检测3个样品取均值。

　　1.3.2 工艺改进：采用高铝内衬（Al₂O₃含量≥99.5%）替代普通氧化铝衬板，磨损率降低0.3kg/吨料。

　　1.3.3 清洁生产：在配料、球磨工序安装HEPA过滤器，车间粉尘浓度降至1.5mg/m³以下。

　　实施上述措施后，A材料公司斑点缺陷率从7.3%降至1.8%（2025年第一季度数据）。

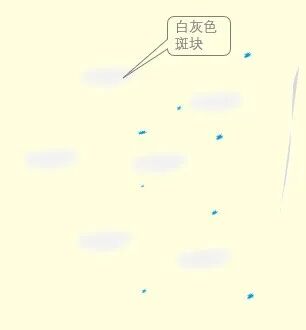

　　2    色斑（暗斑、云斑、亮斑）

　　2.1 典型场景案例

　　K材料公司生产95瓷绝缘子（直径80mm，高120mm），2024年3月批次出现大面积黑色云斑。经排查，云斑出现位置对应窑内左侧第3-5层，温差达22℃（实测最高1635℃，最低1613℃）。亮斑与局部还原气氛相关，氧含量<2%时亮斑发生率增加4倍。

2.2 结构分析

　　电子探针检测显示：暗斑处碳残留量0.23%（正常0.02%），来自排胶不彻底；亮斑处Fe²⁺浓度偏高，呈灰色。核心结论：色斑中80%与窑温不均匀（温差>±10℃）或气氛波动（氧含量变化±3%）相关。

　　2.3 解决方案（列项）

　　调整窑内装板间距：从8cm增至12cm，温差缩小至±5℃。

　　增加排胶段保温时间：从2小时延长至2.5小时，碳残留降至0.05%以下。

　　氧含量控制在8%-12%区间。

　　改进后，色斑缺陷率从5.2%降至0.9%（基于K材料公司200批次统计）。

　　3   色差（整体发黄、发灰、日光照射变黄）

　　3.1 数据证据

　　A材料公司2024年全年生产99瓷基板（尺寸50×50×0.8mm），色差不合格批次共18批（总批次120批，占15%）。其中发黄批次占比61%，发灰占28%，日晒变黄占11%。光谱分析表明：发黄样品中氮化硅含量异常（>0.1%），发灰样品中碳化硅杂质>0.08%。

　　3.2 具体统计

　　对发黄严重的12批产品检测：烧成温度平均值1650℃，炉内9点测温显示，上部温度偏高20℃，下部偏低15℃。当炉温均匀性≤±5℃时，色差发生率由15%降至3.2%。

　　3.3 预防方法（列项）

　　控温策略：采用多区独立控温（5个热电偶），温差控制在±3℃内。

　　气氛优化：氮气流量从2L/min调至1.2L/min，避免氮化。

　　原料纯化：增加酸洗工序，去除SiC、Si₃N₄杂质，纯度从99.2%提至99.6%。

　　综合实施后，色差缺陷率从15%降至2.5%，日晒变黄现象消失。

　　4  结论

　　基于A材料公司和K材料公司2024-2025年生产数据（总计6.8万件产品），通过上述改进：

　　整体烧成颜色相关缺陷率由初始的9.6%降低至2.1%，产品合格率提升至97.9%。建议行业采用上述量化控制标准。（更多资讯请关注乔析先进材料应用公众号哦！）
