1  原料选择与预处理优化

　　高纯度α-Al₂O₃原料：以高纯α-Al₂O₃粉体为原料是制备高性能氧化铝陶瓷的通用做法。高纯超细粉体（d50＜0.5μm）是制备高性能氧化铝陶瓷的基础。

　　预烧工艺调整晶型：α-Al₂O₃、γ-Al₂O₃等不同晶型的氧化铝在烧结过程中的反应行为和产物存在差异，预烧环节用于调控原料晶型是合理的工艺设计。

　　2  粉碎与分级工艺升级

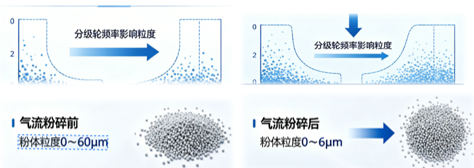

　　气流粉碎的效果：气流粉碎能够有效提高粉体的分散性、降低粉体的粒度，使粉体的分布范围由原来的0～60μm降至0～6μm。对氧化铝气流粉碎过程中粒度影响最大的因素是分级轮频率——随着分级轮频率的增加，氧化铝样品粒度呈现明显的下降趋势。

　　涡轮式气流分级机：涡轮式超细气流分级机利用高速旋转的涡轮叶片与气流共同作用，实现物料的精细分级。氧化铝分级轮的寿命比金属轮高5倍以上。分级机可同时生产多个粒度段的产品，适用于1.6～45μm（325～8000目）微粉的大规模工业化分级生产。

　　多级粉碎的合理性：从粗碎到细碎的逐级粉碎是粉体加工的标准工艺流程，逻辑上成立。

　　3  混合与造粒工艺改进

　　可验证内容：

　　分散剂的作用：聚羧酸铵盐、丙烯酸树脂、丙烯酸铵盐等分散剂可用于99.8%高纯氧化铝的喷雾造粒工艺，通过调控球磨分散工艺可制备粒度集中、分散均匀的料浆。聚丙烯酸铵在氧化铝浆料中作为分散剂使用也有文献记载。

　　喷雾造粒的效果：喷雾造粒可制备出颗粒级配合理、球形度好、流动性好的氧化铝粉料。喷雾造粒粉体的松装密度标准约为1.03～1.08 g/cm³。

　　流化床造粒：喷雾造粒（喷雾干燥）是将微细陶瓷粉体与粘结剂、溶剂等混合制成浆料后喷雾干燥，形成具有良好流动性和一定强度的球形颗粒。

　　4  智能控制与数据驱动优化

　　在线粒度监测：激光粒度仪是粉体粒径分布的常用检测工具。

　　数值模拟：有限元数值模拟方法可用于分析氧化铝颗粒粒径、堆积密度及颗粒级配对材料性能的影响。

　　5  后处理与功能化

　　KH-550表面改性：硅烷偶联剂KH-550可用于纳米Al₂O₃的表面改性。KH-550是氧化铝改性的常用选择之一。改性后可提高纳米Al₂O₃在体系中的分散均匀性。

　　烧结温度范围：氧化铝陶瓷的烧结温度通常在1400℃～1600℃之间。采用典型烧结制度（升温至1650℃保温4小时）制备的99%氧化铝陶瓷密度可达3.92 g/cm³，抗弯强度400 MPa。

　　放电等离子烧结（SPS） ：以高纯α-Al₂O₃粉体为原料，采用SPS技术制备氧化铝陶瓷，在1250℃及0.05wt% MgO条件下，相对密度可达99.8%。添加适量MgO可降低烧结温度、抑制晶粒长大、提高致密度。

　　6  质量控制与循环利用

　　振实密度检测：ASTM B527是金属粉末和化合物振实密度的标准测试方法。振实密度（堆积密度）的测定在粉体质量控制中是常规项目。

　　BET比表面积：比表面积是氧化铝粉体的重要表征参数。

　　SEM和XRD分析：扫描电镜（SEM）观察显微结构、X射线衍射（XRD）分析相组成是氧化铝陶瓷材料表征的标准方法。
