氧化锆陶瓷的增韧主要靠“相变”来实现——材料内部的四方相颗粒在受力时转变成单斜相，体积会膨胀3%~5%。这种膨胀会产生压应力，像“钳子”一样夹紧裂纹，阻止其继续扩展。要让这个机制在材料表面发挥更大作用，可以从以下几个方面入手：

　　一、优化稳定剂的添加

　　稳定剂的作用是“按住”四方相，让它平时保持稳定，受力时再发生相变。

　　复合稳定剂：把Y₂O₃和CeO₂等稳定剂搭配使用，可以更好地平衡四方相的稳定性和相变驱动力。3mol% Y₂O₃部分稳定的氧化锆（3Y-TZP）就是经典配方，强度高、韧性好。

　　梯度掺杂：在材料表面少加一点稳定剂，让表面的四方相更容易在受力时发生相变；内部保持较高的稳定剂浓度，确保整体强度不下降。

　　二、控制晶粒大小

　　晶粒尺寸对相变能否发生影响很大。

　　亚微米级晶粒：晶粒尺寸要控制在0.2~1μm的范围内，才能有效触发应力诱导相变。晶粒太小（小于0.2μm）基本不发生相变，韧性反而下降；晶粒太大则会在没有受力时自己就发生相变，产生微裂纹，反而削弱增韧效果。低温烧结或添加Al₂O₃等晶粒生长抑制剂可以帮助控制晶粒大小。

　　纳米结构：采用放电等离子烧结（SPS）等技术可以制备纳米晶氧化锆。有研究用两步烧结法获得了晶粒尺寸约100nm的高致密度3Y-TZP陶瓷。

　　三、设计微观结构

　　在材料中引入其他相或增强体，让多种增韧机制协同作用。

　　双相复合：引入单斜相或立方相作为第二相，利用不同相之间的应力差异来偏转裂纹路径。

　　纤维/颗粒增强：添加SiC纤维或Al₂O₃颗粒，通过裂纹桥接、偏转等机制与相变增韧配合，进一步提高韧性。

　　四、表面处理技术

　　喷砂处理：用Al₂O₃颗粒高速撞击材料表面，既能引入表面压应力层，又能直接诱发四方相向单斜相的转变。有研究表明，喷砂后氧化锆表面的单斜相体积分数可从1.55%大幅提高到18.17%。文献中使用的喷砂参数包括110μm Al₂O₃颗粒、0.25MPa压力，以及0.2~0.4MPa压力范围。

　　激光处理：飞秒激光等短脉冲激光可以在表面形成微沟槽结构，引起相变。不过有研究指出，飞秒激光处理会显著降低氧化锆的弯曲强度，使用时需要权衡利弊。

　　化学蚀刻：选择性去除表面的非晶相或杂质，暴露更多四方相颗粒，提高相变活性。

　　五、优化烧结工艺

　　两步烧结法：先把材料加热到较高温度（如1200℃）短时间保温实现初步致密化，再降温到较低温度（如1050℃）长时间保温。这种方法利用晶界扩散和晶界迁移的差异，在保证致密化的同时抑制晶粒长大。

　　热处理调控：退火可以消除残余应力；快速冷却（淬火）则能“冻结”高温相，优化相分布。

　　六、提升抗老化能力

　　氧化锆在低温潮湿环境中会发生自发相变，导致性能下降，这就是低温降解（LTD）问题。

　　掺杂抗老化剂：添加少量Ta₂O₅或Nb₂O₅，可以抑制水热环境下的自发相变。

　　表面疏水涂层：用硅烷偶联剂处理表面，减少水分子吸附，延缓环境诱导的相变。

　　七、性能检测与验证

　　断裂韧性测试：用单边缺口梁法（SENB）或压痕法测量KIC值。3Y-TZP的断裂韧性一般大于5 MPa·m¹/²，部分产品可达8~12 MPa·m¹/²。

　　相变量分析：用XRD或拉曼光谱定量分析单斜相含量，验证相变贡献。

　　疲劳测试：在循环加载下观察裂纹扩展速率，评估长期增韧稳定性。

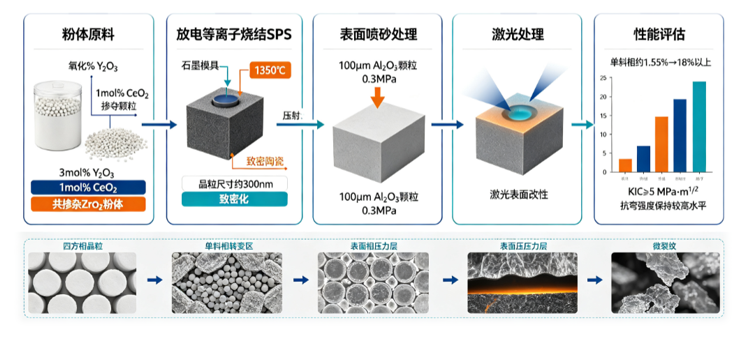

　　工艺示例

　　材料制备：采用3mol% Y₂O₃与1mol% CeO₂共掺杂的氧化锆粉体，通过放电等离子烧结（SPS）在1350℃烧结，获得晶粒尺寸约300nm的致密陶瓷。

　　表面处理：用100μm Al₂O₃颗粒在0.3MPa压力下喷砂，随后进行激光处理。

　　性能评估：经喷砂处理后，表面单斜相含量可从约1.55%提高至18%以上。3Y-TZP的断裂韧性KIC通常在5 MPa·m¹/²以上，抗弯强度可保持在较高水平。

注意事项

　　要平衡强度与韧性：过度追求相变增韧可能导致强度下降，需要通过微观结构设计实现协同优化。

　　考虑环境适应性：针对不同应用场景（如高温、潮湿环境）调整稳定剂配方和处理工艺，确保长期稳定性。（更多资讯请关注乔析先进材料应用哦！）
