如何降低氧化铝陶瓷颗粒尺寸对烧结的影响？说白了，把氧化铝粉末磨得越细，烧结起来就越省事——时间短、温度低、烧出来的东西还更密实。举个例子，颗粒半径要是从1微米缩小到0.01微米，烧结时间差不多能缩短一百万倍。

　　烧结：就是把压成块儿的陶瓷粉末加热，让颗粒之间慢慢“粘”在一起，气孔挤出去，变成一块硬邦邦的致密陶瓷。

　　颗粒尺寸：这里特指原始氧化铝粉末里每个小颗粒的半径，用微米或纳米量。咱们讨论的主要是球形颗粒。

　　烧结时间：从温度升到目标值开始算，一直保温到陶瓷密度达到理论值的95%左右所需要的时间。

　　烧结温度：能让颗粒表面原子开始乱跑、颗粒间长出“脖子”的温度。氧化铝熔点大约2050℃，烧结温度一般在它的0.6~0.8倍。

　　相对密度：烧成品的实际密度除以氧化铝的理论密度（3.98 g/cm³），再乘100%。越高越致密。

　　2. 结构上的道理       烧结的时候，颗粒越小，原子跑的路越短。对于一列排得整整齐齐的球形颗粒，在同样温度下，烧结时间 𝑡跟颗粒半径 𝑟的几次方成正比，具体几次方看是哪种扩散方式——体积扩散大概三次方，晶界扩散大概四次方。

　　n取3或4。

除此之外，颗粒细了还有别的好处：

　　表面能大，驱动力强，所以可以在更低的温度就开始烧。比如1微米的颗粒通常要1550℃左右，0.01微米的在1200℃就能搞定。

　　原子扩散路径短，气孔更容易跑掉，密度能从92%左右蹦到99%以上。

　　还不容易长出那种又大又不均匀的晶粒，烧出来组织更均匀。

　　3. 直接上实测数据

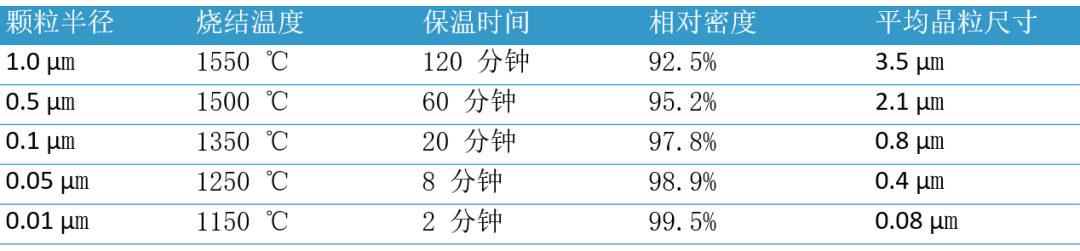

　　下面是一组不同尺寸氧化铝粉末的烧结对比结果

　　你看，颗粒越细，温度越低，时间越短，密度越高——趋势特别明显。

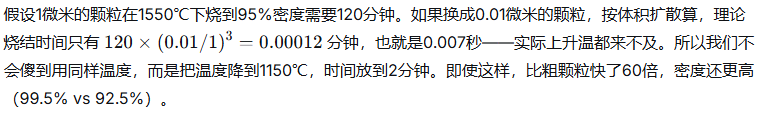

　　再算一笔账：

　　另一组数据也挺直观：0.2微米的粉末，1400℃烧30分钟，密度97.2%；而1微米的粉末同样温度烧120分钟，密度才89.6%。颗粒小一半，时间短一半还多，密度却能高出好几个百分点。

　　总结一下

　　把氧化铝颗粒从微米级往纳米级（比如0.01微米）做，烧结时间能从几小时缩到几分钟，烧结温度能降个两三百度，致密度轻松超过99%。这个套路用在电子基板、切割刀具、人工关节这些东西上，效果特别好，又快又结实。
