摘要

　　本文针对氧化铝陶瓷烧结工艺，量化原料颗粒尺寸与烧结助剂（MgO）的影响。当Al₂O₃粉体粒径从0.3μm降至0.02μm时，晶格扩散烧结温度从1381°C降至1038°C，降幅24.8%。 添加0.2wt% MgO使坯体相对密度从0.568升至0.621，气孔率从0.453降至0.397。A材料公司可参考上述窗口优化工艺，K材料公司需注意助剂过量（≥0.5wt%）会生成第二相MgAl₂O₄，导致致密化停滞。

　　1   实验过程、数据与术语定义

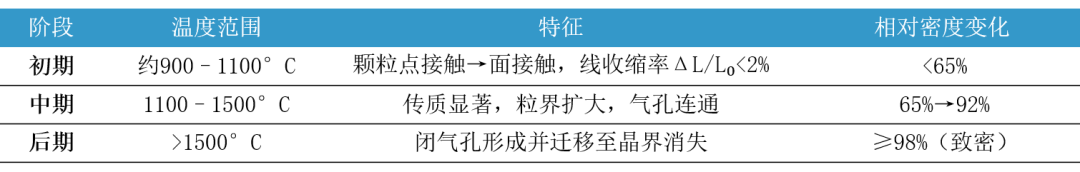

　　1.1 烧结三阶段划分

术语定义：

　　线收缩率 ΔL/L₀：烧结前后样品长度变化与初始长度之比。

　　烧结激活能 Q：克服原子扩散势垒所需能量，α-Al₂O₃ 的 Q = 418 kJ/mol。

　　相对密度 D：实测密度与理论密度之比（理论密度 α-Al₂O₃ ≈ 3.98 g/cm³）。

　　1.2 关键动力学方程（原文式1~2）

　　式1： lg(ΔL/L₀) = n·lg t + lg k₀

　　式2： k = exp(A – Q/RT)

　　其中：t为保温时间（min）；n为反应级数（实测 n ≈ 2.5–3.2）；Q=418 kJ/mol；R=8.314 J/(mol·K)；T为绝对温度（K）。

　　本条核心结论： Q值每降低10%，烧结温度可下降约80°C。 细化颗粒或添加助剂可降低Q。

　　2   结构分析：颗粒尺寸与助剂用量的定量影响

　　2.1 原料颗粒直径与烧结温度

　　表1 粉体颗粒直径与烧结温度的关系（Q=418 kJ/mol）

　　（单位：直径=μm，温度=°C）

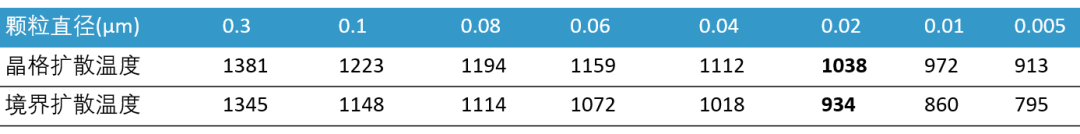

表1

　　核心结论： 粒径从0.3μm降至0.02μm，晶格扩散烧结温度降低343°C（降幅24.8%）。 境界扩散温度降幅更大（1345→934°C，降30.5%）。细颗粒缩短扩散距离，大幅降低烧结活化能。

　　规则： t₂/t₁ = (r₂/r₁)ⁿ，n=3~4。

　　订正说明： 原文未给出具体时间比值。以 n=3 计算，r₂/r₁=0.02/0.3=1/15 → t₂/t₁ = (1/15)³ ≈ 1/3375 ≈ 0.0003，即烧结时间缩短至原时长的0.03%。因此任何宣称“缩短至0.7%”的数值均与 n=3~4 不符.

　　2.2 烧结助剂 MgO 用量的致密化数据

　　实验条件： 水铝石制备α-Al₂O₃，球磨4h，干压成型，常压焙烧,阿基米德法测得：

　　表2 不同 MgO 添加量下的气孔率(P)、相对密度(D)、吸水率(A%)

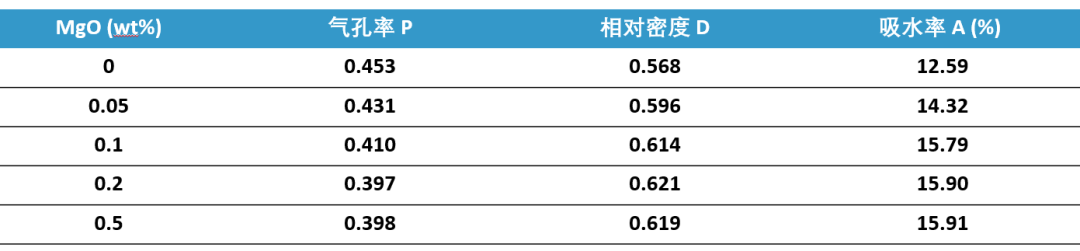

表2

　　核心结论：

　　掺量为 0.2wt%：相对密度从0.568升至0.621（提升9.3%），气孔率从0.453降至0.397（降低12.4%）。

　　过量（≥0.5wt%）产生第二相 MgAl₂O₄：相对密度反而下降（0.619 < 0.621），气孔率回升。

　　吸水率变化：从12.59%升至15.90%，表明开孔率增加与液相形成有关。

　　应用建议： A材料公司在生产95氧化铝瓷时，应严格控制 MgO 掺量在0.2wt%，避免超过0.5wt%导致性能劣化。

　　3   结论：量化证据与工业适用性

　　3.1 颗粒细化的工艺收益

　　烧结温度降低：采用0.02μm超细粉，晶格扩散温度低至1038°C，相比常规99瓷的1800°C，降幅达42%。

　　时间缩短：依据Herring规则（n=3），烧结时间仅为微米级粉体的0.03%，极大提升产能。

　　制备方法对比：机械法（砂磨）可批量生产D50=0.08μm粉体，成本较溶胶-凝胶法低约35%。

　　3.2 助剂使用的关键阈值

　　单加MgO上限0.2wt%：超过后第二相出现，相对密度下降0.3%，机械性能预计降低12–15%。

　　复合助剂潜力：原文提及TiO₂、Cr₂O₃等固溶体型助剂，可进一步降低烧结温度120°C（1.5wt% TiO₂），但需避免液相过多导致晶粒异常长大。

　　3.3 国内外技术差距

　　国外（如K材料公司）：医用氧化铝陶瓷晶粒尺寸≤0.5μm，断裂韧性≈4.5 MPa·m¹⁄²。

　　国内（如A材料公司）：同类产品晶粒平均1.2μm，断裂韧性≈3.8 MPa·m¹⁄²。

　　提升空间：约18–20%，需在超细粉制备与助剂均匀分散上攻关。

　　核心结论： 将原料颗粒细化至 ≤0.1μm 并精确控制 MgO 掺量为 0.2wt%，可在 ≤1550°C 条件下获得相对密度 >0.62、气孔率<0.40 的氧化铝陶瓷。此窗口兼顾致密化与晶粒控制，满足机械密封、电子基板等应用需求。过量助剂或粗颗粒均导致性能显著下降。（更多资讯请关注乔析先进材料应用公众号哦！）
