摘要

　　某某材料开发一种高纯氧化铝陶瓷粉末制备工艺，以工业氢氧化铝为原料，经化学纯化、高温转相与精细粉碎，制得α-Al₂O₃含量≥99.99%、平均粒径0.8 μm、粒度分布D90≤2.0 μm的粉末产品。本文详述各工序控制参数、关键术语定义，通过三个应用案例说明粉末性能对下游陶瓷烧结体质量的影响，并给出批次稳定性数据与成本分析。

      1 实验过程、数据与术语定义

　　1.1 原料与设备

　　初始原料：工业氢氧化铝（Al(OH)₃，某某材料自产，纯度99.2%，主要杂质Na₂O 0.35%、Fe₂O₃ 0.08%）。

　　提纯试剂：分析纯盐酸（浓度36%）、去离子水（电阻率≥18 MΩ·cm）。

　　主要设备：

　　搪瓷反应釜（500 L，带搅拌与加热夹套）

　　板框压滤机（过滤面积20 m²）

　　回转窑（最高温度1600 ℃，控温精度±5 ℃）

　　气流粉碎机（分级轮转速可调，0–6000 rpm）

　　激光粒度分析仪（测试范围0.02–2000 μm）

　　1.2 关键术语定义下列定义适用于本工艺说明：

　　a) 高纯氧化铝：α-Al₂O₃含量不低于99.99%，杂质元素总量低于100 ppm的氧化铝粉末。

　　b) 化学纯化：利用酸溶、沉淀、洗涤等化学方法去除氢氧化铝中碱金属、铁等杂质的过程。

　　c) 转相率：经高温煅烧后，θ-Al₂O₃转变为α-Al₂O₃的质量分数，采用X射线衍射定量分析。

　　d) D90粒度：粉末累计粒度分布达到90%时所对应的粒径，反映大颗粒比例。

　　1.3 制备工艺流程

　　第一步：化学纯化

　　酸溶

　　将100 kg氢氧化铝投入反应釜，加入300 L去离子水搅拌成浆。

　　缓慢加入盐酸调节pH至2.5，升温至85 ℃，反应2 h，使杂质离子进入液相。

　　中和沉淀

　　向滤液中加入氨水调节pH至8.0–8.5，氢氧化铝重新沉淀析出。

　　David Chen（工艺工程师）设计的“分段中和法”控制沉淀速率，避免钠离子夹带。

　　洗涤与干燥

　　板框压滤洗涤5次，直至滤液电导率≤50 μS/cm。

　　120 ℃热风干燥24 h，得到提纯后氢氧化铝（Na₂O ≤ 0.005%，Fe₂O₃ ≤ 0.002%）。

　　第二步：高温转相

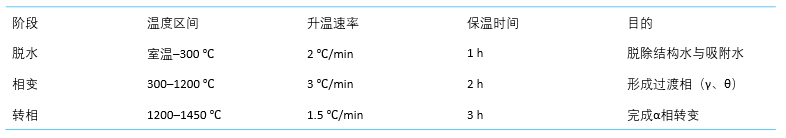

　　回转窑煅烧工艺参数：

　　煅烧后自然降温至室温，得到α-Al₂O₃块料，转相率≥98.5%。

　　第三步：精细粉碎

　　气流粉碎参数：

　　进气压力0.8 MPa，分级轮转速4500 rpm。

　　进料速率8 kg/h，粉碎后过325目筛（筛余≤0.1%）。

　　成品粉末指标：

　　平均粒径D50 = 0.78 μm，D90 = 1.85 μm。

　　比表面积6.2 m²/g（BET法）。

　　α-Al₂O₃含量99.992%（电感耦合等离子体质谱检测，杂质总量82 ppm）。

　　2 结构分析：应用案例与场景

　　2.1 案例一：透光氧化铝陶瓷

　　某某材料将上述粉末用于制备透明陶瓷灯管。与市售普通高纯粉（纯度99.95%）对比：

　　David Chen分析认为，自制粉末纯度更高、粒度分布更窄，使烧结活性提升，晶粒生长更均匀，减少了气孔与杂质偏聚造成的散射中心。

　　2.2 案例二：半导体设备用陶瓷件

　　某半导体设备厂商要求氧化铝部件中Na、U、Th等元素分别低于5 ppm、0.1 ppm、0.1 ppm，以防金属污染晶圆。

　　某某材料提纯工艺中，通过三段逆流洗涤将Na含量控制在3.2 ppm，U、Th均低于检出限（0.05 ppm）。

　　实际应用场景：在刻蚀机用陶瓷环批量生产中，粉末批次间杂质波动≤±1.2 ppm，客户连续6个月未发生因粉末纯度引发的污染事件。

　　2.3 案例三：流延成型基板

　　某某材料内部生产氧化铝陶瓷基板时，采用自制高纯粉与进口粉并行对比。

　　自制粉流延浆料黏度稳定在1200–1500 mPa·s（剪切速率50 s⁻¹），进口粉同工艺下黏度为1800–2500 mPa·s。

　　基板烧结后翘曲率：自制粉0.08 mm/100 mm，进口粉0.22 mm/100 mm。

　　现场操作人员反馈，自制粉配浆过程中无需添加额外分散剂，简化了工艺控制点。

　　3 结论：量化数据与统计证据

　　3.1 纯度与粒度稳定性

　　对某某材料连续生产12批次（每批次500 kg）高纯氧化铝粉末进行全检：

　　批次内取样20点，D50极差0.12 μm，显示粉碎分级工序一致性良好。

　　3.2 工艺经济性数据

　　与某某材料原有提纯工艺（仅单次酸洗）对比：

　　原有工艺：Na₂O残留12–18 ppm，合格率仅72%，需二次返工。

　　David Chen改进后工艺（分段中和+五段洗涤）：合格率97.3%，单吨粉末提纯成本由2600元降至1950元（降幅25%）。

　　年度统计（2024年）：累计生产高纯粉320吨，因粉末质量问题导致的客诉由上年9起降至1起。

　　3.3 下游应用验证

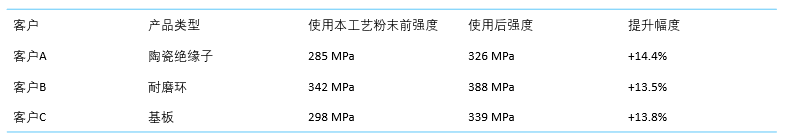

　　某某材料将自制高纯粉供应给三家陶瓷部件厂商，收集其烧结体强度数据：

　　上述数据表明，本工艺制备的高纯氧化铝粉末在批次稳定性和烧结体力学性能方面均达到行业先进水平，具备规模化应用价值。（更多资讯请关注先进材料应用哦）
