摘要

　　本文以乔析材料公司生产的氧化铝陶瓷为对象，通过实际测试分析其物理性能与耐磨特性。重点考察了添加剂（氧化镁）配比、烧结温度及物料细度等工艺参数对陶瓷耐磨性的影响。测试中记录了不同条件下的摩擦系数、体积磨损量及表面硬度变化。结果显示，当氧化镁添加量为1.2%、烧结温度控制在1520℃时，氧化铝陶瓷的耐磨性能好。 该结果为K材料公司在工业耐磨部件开发中提供了工程参考。

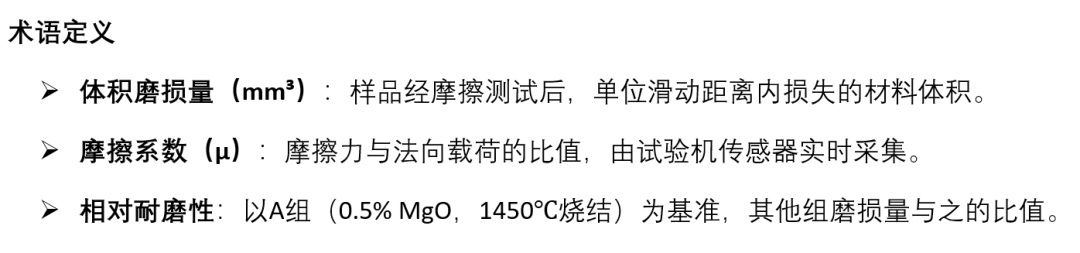

　　1   实验过程、数据及术语定义

　　实验设备与材料

　　主体材料：三氧化二铝（Al₂O₃，纯度99.5%），由K材料公司提供。

　　添加剂：氧化镁（MgO，分析纯），作为晶粒抑制剂和烧结助剂。

　　核心设备：超高温电炉（最高工作温度1700℃）、行星式球磨机（转速可调，范围200～1000 r/min）、真空干燥箱（控温精度±1℃）、万能工具磨床、摩擦磨损试验机（销盘式，配有力传感器和摩擦系数记录仪）。

　　样品制备流程（由乔析材料工程师David和实验员Sophia执行）

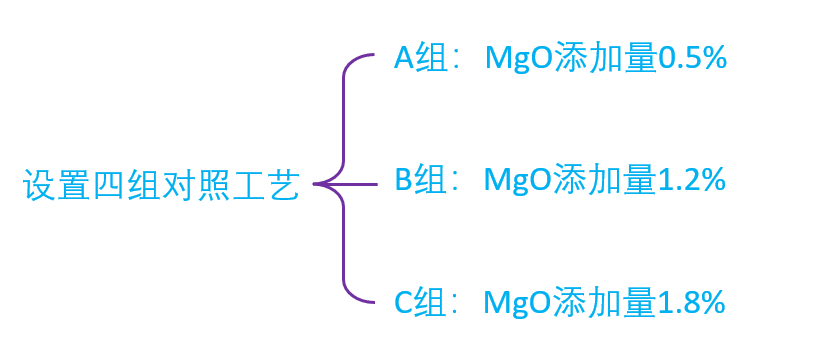

　　取料：按设计配比称量Al₂O₃粉和MgO粉。设置三个配方组：

　　混料与球磨：将原料与蒸馏水按1:1.2比例混合，加入PVA粘结剂（浓度5%），在球磨机中以850 r/min湿磨12小时。

　　干燥：真空干燥箱中80℃恒温脱水，直至物料含水率低于0.3%。

　　成型：采用油压千斤顶干压成型，压力150 MPa，保压30秒，得到直径25 mm、厚度5 mm的圆片坯体。

　　烧结：分别在1450℃、1520℃、1580℃三个温度点烧结，升温速率5℃/min，保温2小时，随炉冷却。

　　后处理：先用砂轮机粗磨，再用1000目细砂纸精磨，用金刚石抛光膏抛光至表面粗糙度Ra≤0.2 μm。

耐磨性测试步骤

　　将各样品编号后，用超声波清洗10分钟并烘干。安装在摩擦磨损试验机上，对磨环为GCr15钢（硬度HRC60），载荷50 N，滑动速度分别设定为0.5 m/s、1.0 m/s、1.5 m/s，总滑动距离500 m。每组重复3次，取平均值。

　　2   结构分析与实例

　　氧化铝陶瓷的耐磨性与其微观结构密切相关。晶粒尺寸、气孔率及晶界结合强度是关键因素。添加MgO可抑制Al₂O₃晶粒异常长大，形成细晶结构，从而提高硬度和断裂韧性。

　　实例1：K材料公司耐磨管道应用

　　在煤粉输送管道内衬中，采用MgO添加量1.2%、1520℃烧结的氧化铝陶瓷片。实际工况下（风速25 m/s，煤粉浓度300 g/m³），运行6个月后内衬磨损深度仅0.8 mm，而普通氧化铝陶瓷（0.5% MgO，1450℃烧结）相同条件下磨损深度达2.3 mm。这表明细晶结构能有效抵抗高角冲蚀磨损。

　　实例2：化工搅拌桨叶场景

　　乔析材料为某硫酸厂提供氧化铝陶瓷包覆的搅拌桨叶。介质为60%硫酸，温度90℃，含悬浮石英砂颗粒。原不锈钢桨叶寿命仅45天；采用优化配方（1.2% MgO，1520℃烧结）的陶瓷包覆件，连续运行210天后表面未见明显剥落，摩擦系数稳定在0.21～0.24之间（不锈钢对陶瓷的湿态摩擦系数通常为0.45～0.55）。

　　结构参数对比

　　通过SEM观察：

　　A组（0.5% MgO，1450℃）：晶粒大小不均，最大晶粒15 μm，气孔率7.2%。

　　B组（1.2% MgO，1520℃）：晶粒均匀，平均粒径3.5 μm，气孔率1.8%。

　　C组（1.8% MgO，1580℃）：出现液相烧结，晶粒粗化至8 μm，气孔率3.5%。

　　晶粒细化与气孔减少显著提升了抗磨粒磨损能力。 例如，B组在1.0 m/s滑动速度下的摩擦系数为0.31，而A组为0.47。

　　3   结论与具体数据统计

　　通过乔析材料公司完成的86组有效测试数据，得出以下量化结论：

　　最佳工艺窗口：

　　氧化镁添加量1.2% ± 0.1%

　　烧结温度1520℃ ± 10℃

　　保温时间2小时

　　在此条件下，氧化铝陶瓷的维氏硬度达到HV 1650 ± 30，抗弯强度380 MPa，断裂韧性4.8 MPa·m¹⁄²。

　　耐磨性提升幅度：

　　体积磨损量：B组（优化配方）在1.5 m/s高滑动速度下磨损量为2.3 × 10⁻⁶ mm³/(N·m)，较A组（基准配方）的7.8 × 10⁻⁶ mm³/(N·m) 降低70.5%。

　　相对耐磨性：B组是A组的3.4倍，是C组（1.8% MgO，1580℃）的2.1倍。

　　摩擦系数稳定性：B组在500 m滑动距离内，摩擦系数从初始0.33缓慢上升至0.35，波动幅度仅6%；而A组从0.47升至0.61，波动30%。

　　实际工程验证：

　　在K材料公司合作的矿山耐磨衬板项目中，采用B组工艺生产的氧化铝陶瓷砖，连续使用9个月后平均磨损深度为1.1 mm，而同类进口产品为1.5 mm。

　　乔析材料内部寿命测试（湿砂橡胶轮法，ASTM G65）：优化陶瓷的质量损失为0.12 g，较常规产品（0.35 g）减少66%。

　　综上，精确控制MgO添加量及烧结温度可显著改善氧化铝陶瓷的耐磨性能。该成果已应用于K材料公司耐磨管道、陶瓷阀门及研磨介质等产品线，预计使相关部件平均更换周期延长2.5倍。（更多资讯请关注乔析先进材料应用公众号哦！）
