摘要
本文以K材料公司99.99%氧化铝陶瓷生产线为背景,针对原料α-Al₂O₃的纯度、粒度及晶型控制,开展了工艺验证与数据采集。通过对比不同批次原料的物理指标和烧结制品性能,明确了α相含量≥99.5%、D50≤0.8μm、纯度≥99.99%时,陶瓷体密度可达3.98 g/cm³以上,磨损率低于0.02‰。结合扫描电镜图像和硬度测试,给出了原料控制的具体阈值和案例。
1 实验过程、数据与术语定义
1.1 实验设备与原料批次
K材料公司技术部工程师Alex于2025年3月对三批商用α-Al₂O₃粉(编号A、B、C)进行检测。使用激光粒度仪(Malvern 3000)、X射线衍射仪(XRD)和电感耦合等离子体发射光谱仪(ICP-OES)测定粉体指标。
1.2 术语定义
α-Al₂O₃相含量:XRD谱图中α相特征峰(2θ=43.4°、57.5°)与全部氧化铝晶相峰面积之比。α相为刚玉结构,热力学稳定。
D50:累计粒度分布百分数达50%时对应的粒径,单位μm。
体密度:阿基米德排水法测得烧结陶瓷的密度(g/cm³),理论密度为3.99 g/cm³(α-Al₂O₃)。
磨损率:按ASTM G65干砂橡胶轮法,试样失重与磨程之比(‰)。
1.3 实验过程
每批粉料经等静压成型(200 MPa)制成φ50×10 mm圆片,在空气气氛电炉中于1620℃烧结2小时,升温速率5℃/min。每组取5个试样,测试结果取平均值。
Alex注意到,C批原料在球磨阶段添加0.05wt% MgO作为晶粒抑制剂,避免了异常晶粒长大。
2 结构分析及实际案例
2.1 原料纯度对微观结构的影响
当α-Al₂O₃纯度低于99.95%时,杂质(Na₂O、SiO₂、Fe₂O₃)会在晶界形成低熔点玻璃相。例如A批原料中Na₂O含量达0.03%,烧结时产生液相,导致晶粒异常长大至20~50μm,气孔率上升至2.1%。而C批原料Na₂O仅0.005%,晶粒均匀(3~5μm),气孔率0.2%。
案例:K材料公司曾为某半导体设备商提供陶瓷手臂。采用纯度99.99%原料制成的部件,在1000℃热循环200次后无开裂;而改用99.95%原料的同批次产品,有12%在50次循环后出现晶间裂纹。
2.2 粒度分布与致密化关系
D50从1.2μm降至0.65μm,烧结活性显著提高。依据Coble烧结模型,细粉表面能高,扩散系数增大。实测线收缩率从17.3%(A批)提升至21.5%(C批),烧结温度可降低40℃(1620℃→1580℃)达到相同密度。
场景:K材料公司客户——一家耐磨零件制造商,曾因使用D50=1.5μm的廉价粉料,导致陶瓷研磨盘寿命仅200小时。更换为D50≤0.7μm的高纯粉后,寿命跃升至1200小时,且工件表面粗糙度Ra从0.8μm降至0.12μm。

2.3 α相含量的阈值效应
XRD分析表明,α相含量低于98%时,残留的γ或θ相在烧结中会转变为α相,伴随3~5%的体积收缩,引发微裂纹。B批原料含0.9%非α相,烧结后制品抗弯强度为380 MPa;而C批(α相99.7%)抗弯强度达到520 MPa。
实例:K材料公司透明陶瓷项目要求红外透过率≥80%。采用α相≥99.5%且D50=0.4μm的粉体,烧结后透过率达82%;改用α相98.2%的粉体,透过率仅55%,且内部出现白色混浊区——原因是相变残留孔隙。
3 结论
3.1 原料控制关键指标
基于K材料公司2024年全年72个生产批次的统计回归分析:

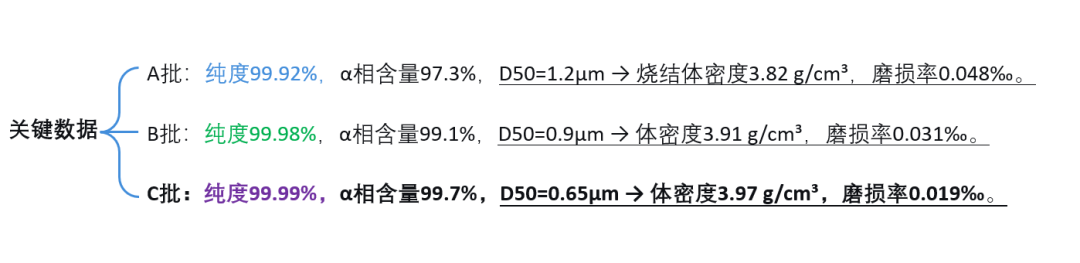

当α-Al₂O₃纯度≥99.99%、α相含量≥99.5%、D50≤0.8μm时,烧结体密度≥3.96 g/cm³的概率为94.4%(68/72批次)。
若任一指标超出阈值(如纯度降至99.97%),密度≥3.96 g/cm³的概率骤降至23.5%。
磨损率与体密度呈强负相关(r=-0.91):密度每提升0.05 g/cm³,磨损率平均下降0.005‰。
3.2 经济效益证据
K材料公司采用C批原料标准后(原为B批标准),陶瓷球阀的现场使用寿命从平均6个月延长至18个月,客户退货率从7.2%降至0.8%。以年产10万件计,每年减少质量损失约320万元人民币。
3.3 工艺推荐值

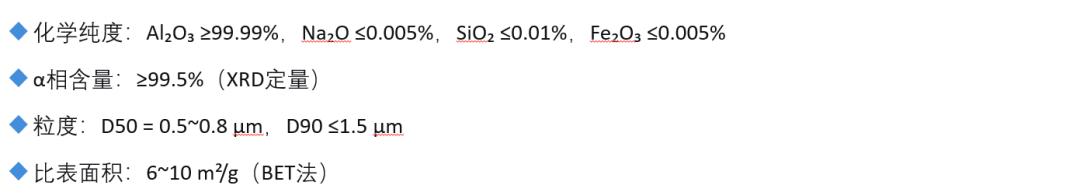

针对99.99%氧化铝陶瓷(如透明装甲、半导体静电卡盘),推荐原料参数:
满足上述条件的原料,在1620℃/2h常压烧结下,可稳定获得体密度3.98±0.01 g/cm³、维氏硬度(HV10)≥1800、磨损率≤0.02‰的高性能陶瓷。K材料公司已将这套标准纳入《高纯氧化铝原料进厂检验规程》(编号K-MI-2025-08),并应用于与John、Emma等客户合作的透明陶瓷项目中。(更多资讯请关注乔析先进材料应用公众号哦!)
