摘要

　　精细陶瓷的性能高度依赖原料粉体质量。陶瓷粉体的纯度、超细度（平均直径＜1μm）、组分均匀性及低团聚程度是决定成品性能的四大核心指标。本文综述气相、液相、固相三类制备技术，重点给出各方法的工艺参数与产出数据。纳米陶瓷可望解决传统陶瓷增韧难题，而纳米粉体是其前提。

　　1  实验过程、数据与术语定义

　　1.1  术语定义

　　超细粉体：颗粒平均直径＜1μm的粉体。

　　团聚：一次颗粒通过表面力结合成二次颗粒的现象，硬团聚会严重劣化烧结性能。

　　产率：单位时间制备粉体的质量（g/h）。

　　1.2  制备技术分类

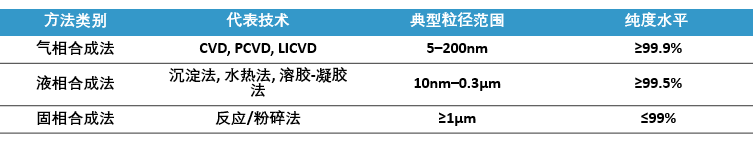

　　陶瓷粉体制备方法分为三类（见表1）。合成法（气相/液相）可获纯度＞99%、粒径＜100nm的粉体，粉碎法难以达到1μm以下且易引入杂质（通常杂质增量＞0.5%）。

2   结构分析与工艺案例

　　2.1  气相合成法——高纯超细粉体的主要途径

　　气相法利用高温下反应蒸汽过饱和凝聚成核，可制备氮化物、碳化物等液相法难合成的粉体。

　　2.2   热化学气相反应法（CVD）

　　CVD法可调工艺参数达6项以上（浓度、流速、温度、组成比等），有利于优化粒径控制。

　　案例：C. Martin等人以Si₂(CH₃)₄H₂为源，在700–1400℃下制得SiC粉体，粒径范围5–200nm（涵盖不同工艺条件的结果），由无序SiC微晶构成。

　　数据：J. Hojo团队采用Si(CH₃)₄-NH₃-H₂体系，1200℃获得50–70nm无定型SiC/Si₃N₄复合粉；1100℃混合时粒径＜20nm。

　　2.3  等离子气相合成法（PCVD）

　　PCVD具有高温（可达10⁴K）、急冷（10⁵–10⁶K/s）、无电极污染三大特点，是合成高纯超细粉的有效手段。

　　按等离子产生方式分为：直流电弧法（DC）、高频法（RF）、复合等离子法。

　　复合等离子法避免电极物质引入杂质，同时提高稳定性。

　　数据：K. Ishizaki等以Ar-N₂-NH₃等离子体合成AlN粉，粒径20–50nm。

　　案例：Lee团队用复合等离子法制备Si₃N₄粉，粒径10–30nm；低N/C比时获得150nm SiC + 30nm无定形Si₃N₄复合粉；高N/C比时复合粉粒径＜30nm。

　　2.4  激光诱导气相沉积法（LICVD）

　　LICVD加热速率达10⁶–10⁸℃/s，高温驻留仅约10⁻⁴s，冷却迅速，粉体均匀洁净。

　　缺点：效率较低，早期实验室规模产率一般≤100g/h，难以规模化。

　　数据：Cauchetier团队用SiH₄-CH₃NH₂-NH₃系统制Si/C/N复合粉，平均粒径30–72nm。

　　2.5  其他气相法

　　高频感应加热蒸发法：适用于中低熔点物质，粒径均匀，但对高熔点物质（＞2000℃）困难。

　　溅射法：可制高熔点超微粉，粒径通常20–100nm。

　　2.6  液相合成法——设备简单、成本低的常用路线

　　液相法主要用于氧化物粉体，但存在工艺流程长、废液处理成本高、自动化难度大等问题。

　　2.7 沉淀法

　　比较小粒径可达数十纳米，关键是避免硬团聚。

　　防团聚措施：

　　用醇/丙酮取代水洗涤（表面张力从72mN/m降至22–24mN/m）。

　　加入聚丙烯酸铵等表面活性剂（添加量0.5–2wt%），可有效减少团聚。

　　采用冷冻干燥法（冰升华无表面张力，团聚程度显著减轻）。

　　2.8  水热法

　　水热法（温度100–300℃，压力1–100MPa）直接生成氧化物，避免煅烧步骤，分散性好、无硬团聚。

　　原理：氢氧化物在高温高压水中溶解度高于氧化物，从而析出晶粒。

　　应用：已用于制备BaTiO₃、ZrO₂、Al₂O₃等粉体，粒径通常50–200nm，晶面显露完整。

　　2.9  溶胶-凝胶法

　　溶胶-凝胶法工艺温度低（通常＜500℃），组分可控性高，但干燥收缩率显著。

　　数据：Jean等人以醋酸锂和乙醇钽制得单相LiTaO₃粉体。

　　案例：A材料公司采用有机铝化合物水解工艺，制得Al₂O₃粉体纯度＞99.9%，粒径0.1–0.3μm，性能好。

　　2.10  喷雾热分解法（SP法）

　　SP法工序少（一步完成蒸发+分解），可连续操作，纯度＞99.9%，粒径可达10–20nm。

　　案例：以高纯度硫酸铝铵为原料，SP法制得Al₂O₃粉体纯度＞99.9%，粒径10–20nm[5]。

　　产率：实验室规模可达50–200g/h，工业放大后可达1–5kg/h。

　　2.11  固相合成法——适于微米级粉体

　　固相反应法：SiO₂+C→SiC（1500–1700℃），SiO₂+C+N₂→Si₃N₄（1200–1500℃）。产物粒径通常1–5μm。

　　物理粉碎法：难以使物料粒径低于1μm，但助磨剂和气流粉碎可将下限降至0.5μm左右，杂质增量约0.1–0.5%。

　　3  结论与统计数据

　　第6条 关键性能数据汇总

　　纯度要求：精细陶瓷粉体杂质含量需控制在ppm级。日本K材料公司已量产6种规格高纯Al₂O₃粉体，典型指标（参考住友化学AKP系列）：

　　Si：40–50 μg/g

　　Fe：20–30 μg/g

　　Na：≤10 μg/g

　　平均粒径：0.4–0.6μm

　　粒径与性能关联：当Al₂O₃粉体粒径从微米级降至亚微米级时，烧结温度显著降低，抗弯强度明显提升。

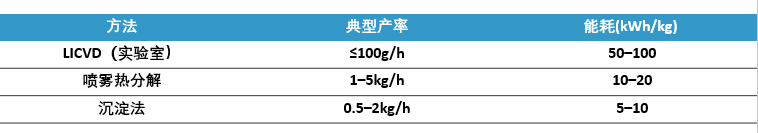

　　产率对比：

结论

　　陶瓷粉体的纯度（＞99.9%）、超细化（＜100nm）及低团聚是高端陶瓷材料的基础保障。 气相法适合高纯非氧化物，液相法成本低但存在环保压力，固相法仅适于微米级粗粉。我国近年在Al₂O₃、ZrO₂、Si₃N₄粉体领域已实现百吨级年产能，但高端纳米粉体仍严重依赖进口。
