摘要

　　氧化铝陶瓷是以α-Al₂O₃为主晶相的先进陶瓷材料，具有高硬度、高熔点、优异耐磨性及电绝缘性等综合性能，在机械、电子、化工、医学及航空航天等领域应用广泛。本文系统梳理了氧化铝陶瓷的原料来源与分类体系，重点分析了工业氧化铝与电熔刚玉两类原料的制备工艺、理化特性及质量控制指标，揭示了Al₂O₃含量（75%~99.99%）与材料性能之间的内在定量关联，为陶瓷工业的原料选型与工艺优化提供技术参考。在此基础上，本文进一步剖析了氧化铝晶型转化的热力学与动力学机理，阐明了γ-Al₂O₃向α-Al₂O₃不可逆转变过程中的相变路径、体积收缩效应及工艺调控策略，并结合不同Al₂O₃含量系列陶瓷的性能差异与典型应用场景，构建了从原料特性到产品性能的完整技术逻辑链。研究表明，合理选择原料类型、精确控制相变过程以及优化成分设计，是获取高性能氧化铝陶瓷产品的关键技术路径。

　　1   原料特性与分类体系

　　氧化铝在地壳岩石中的平均含量约为15.34%，是自然界中仅次于二氧化硅的第二丰富氧化物。陶瓷工业所采用的氧化铝原料主要分为两大类：工业氧化铝与电熔刚玉。两类原料在制备工艺、矿物组成及理化性能上存在显著差异，直接决定了后续陶瓷产品的品质与适用领域。

　　1.1 工业氧化铝

　　工业氧化铝以含铝量高的天然矿物铝土矿为原料，其主要矿物组成为铝的氢氧化物，包括一水硬铝石（α-Al₂O₃·H₂O）、一水软铝石及三水铝石（Al(OH)₃）等。通过化学法（主要为拜耳碱石灰法）处理，除去硅、铁、钛等杂质后制备出氢氧化铝，再经高温煅烧而制得。其矿物成分绝大部分为γ-Al₂O₃。工业氧化铝外观呈白色松散结晶粉末，颗粒由大量粒径小于0.1 μm的γ-Al₂O₃晶体构成多孔球形聚集体，孔隙率约为30%，平均颗粒粒径为40～70 μm。

　　工业氧化铝的品质等级依据Al₂O₃、SiO₂、Fe₂O₃、Na₂O含量及灼减等关键指标划分（表1）。其中，Na₂O和Fe₂O₃对氧化铝瓷件的电性能影响最为显著——Na₂O含量应控制在0.5%～0.6%以下，Fe₂O₃含量应小于0.04%。对于电真空瓷件等高端应用领域，工业氧化铝中不得含有氯化物、氟化物等挥发性杂质，因其在高温条件下会侵蚀电真空装置。

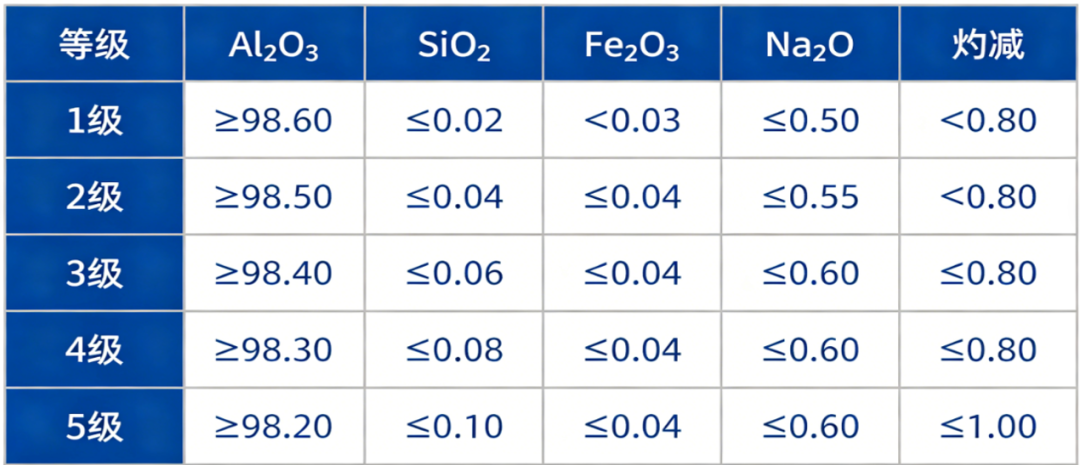

　　表1 工业氧化铝含量质量标准（质量%）

1.2 电熔刚玉

　　电熔刚玉是以工业氧化铝或富铝原料在电弧炉中高温熔融（温度超过2000 ℃）、缓慢冷却析晶而制得的晶态材料。其Al₂O₃含量可达99%以上，通过熔融过程中的杂质分离作用，Na₂O含量可降至0.1%～0.3%，显著低于工业氧化铝。电熔刚玉的矿物组成以α-Al₂O₃为主晶相，纯正产品呈白色，称为白刚玉；熔制过程中加入氧化铬可制成红色的铬刚玉，加入氧化锆可制成锆刚玉，含TiO₂则称钛刚玉。电熔刚玉熔点高达2050 ℃，莫氏硬度为10，是制造高级耐火材料和高硬磨料磨具的优质原料。

　　1.3 两类原料的工艺适用性对比

　　工业氧化铝与电熔刚玉的适用领域存在明确分工。工业氧化铝因具有较高的比表面积和烧结活性，更适用于通过常压烧结工艺制备致密化氧化铝陶瓷制品，是普通型氧化铝陶瓷（Al₂O₃含量75%~99%）的主流原料。电熔刚玉则因其高纯度、高硬度和低杂质含量，主要应用于熔铸耐火材料、高硬度磨料磨具以及要求严苛的军工和航天领域。在具体的陶瓷成型工艺中，通常需要根据产品性能要求与成型特点进行配方设计，经球磨、喷雾造粒、成型（干压、等静压、注浆、挤出、热压铸等）及烧成等工序制备成品。

　　2   氧化铝晶型转化机理

　　2.1 氧化铝的多晶型体系

　　氧化铝存在12种晶型（α、β、γ、δ、ε、ζ、η、θ、κ、λ、ρ及无定形态），各晶型在原子排列、晶体结构和物理化学性质上存在显著差异。其中，只有α-Al₂O₃（刚玉）是热力学上的终极稳定态——所有其他晶型在足够高的温度下都会不可逆地向α相转变。α-Al₂O₃的卓越稳定性源于其致密的晶体结构：氧离子呈六方最紧密堆积，铝离子规律地填充于氧离子形成的八面体空隙中，这种紧凑的原子排布赋予了刚玉极高的硬度（莫氏硬度10）、化学惰性及3.99 g/cm³的高密度。

2.2 γ→α相变机理

　　γ-Al₂O₃是氧化铝过渡晶型中最常见的一种，由氢氧化铝在约450 ℃的温和条件下加热脱水生成，具有面心立方晶格和缺陷尖晶石结构。其密度约为3.65 g/cm³，低于α-Al₂O₃，比表面积大、表面酸性位点丰富，是优异的催化剂载体材料。

　　从γ-Al₂O₃向α-Al₂O₃的相变是一个多阶段的热激活过程。研究显示，在600 ℃煅烧时，γ-Al₂O₃逐渐转化为η-Al₂O₃和θ-Al₂O₃；在1000～1150 ℃煅烧时，η-Al₂O₃和θ-Al₂O₃逐渐转化为α-Al₂O₃，α-Al₂O₃衍射峰强度逐渐增强，晶粒尺寸缓慢增大；1200 ℃煅烧时，工业氧化铝颗粒表面裂纹最多，细磨后粒度最小、活性最高。当煅烧温度超过1000 ℃的临界温度时，相变过程从原子短程重排转变为晶粒聚集长大。

　　γ-Al₂O₃向α-Al₂O₃的不可逆转变伴随约13%～14.3%的体积收缩。这一收缩效应在陶瓷工业中具有重要的工艺意义：通过合理的预煅烧处理，可以使原料提前完成相变体积收缩，从而有效控制陶瓷制品的烧结尺寸、减少开裂缺陷。

　　2.3 β-Al₂O₃的化学本质辨析

　　从严格意义上讲，β-Al₂O₃并非纯净的Al₂O₃同质异构体，其真实化学式为R₂O·11Al₂O₃（R代表Na⁺、K⁺等碱金属离子），属于含碱金属的铝酸盐化合物。这一名称的由来属于历史遗留问题——早期研究者未能识别其中微量碱金属氧化物，错误地将其归类为氧化铝的一种新变体。β-Al₂O₃在1200 ℃开始分解，1650 ℃剧烈挥发，生成Na₂O和α-Al₂O₃。在无线电陶瓷等对介电损耗要求严格的场合，应严格避免β-Al₂O₃的存在，因其离子导电特性会显著增大介电损耗。

　　3   氧化铝陶瓷分类体系与性能关联

　　3.1 按Al₂O₃含量的分类

　　氧化铝陶瓷按Al₂O₃含量的不同，习惯上划分为75瓷、80瓷、85瓷、90瓷、92瓷、95瓷、99瓷等系列，Al₂O₃含量范围大致在75%～99.99%之间。通常将Al₂O₃含量在99.9%以上的产品称为高纯型氧化铝陶瓷，其余划为普通型。Al₂O₃含量的不同直接决定了陶瓷配方、成型工艺、烧结制度及最终性能的差异，也决定了其各异的用途。

　　3.2 不同含量系列的性能与用途

　　99瓷（Al₂O₃≥99%）：主要用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；在电子工业中用作集成电路基板与高频绝缘材料，在化工行业用作催化剂载体。国家标准A-99铝瓷的体积密度>3.70 g/cm³，抗折强度达300 MPa。

　　95瓷/92瓷/90瓷：主要用作耐腐蚀、耐磨损材料与耐磨部件。以某企业产品为例，95MQ等静压球的Al₂O₃≥95%，体积密度≥3.60 g/cm³，当量磨耗≤0.30‰。

　　85瓷：常掺入部分滑石以提高电性能与机械强度，可与钼、铌、钽等金属封接，用作电真空装置器件。

　　75瓷：Al₂O₃含量约为75%，体积密度≥3.10 g/cm³，当量磨耗≤0.50‰，广泛应用于厚膜电路基板材料。

　　高纯型（Al₂O₃≥99.9%）：烧结温度高达1650～1990 ℃，透射波长为1～6 μm，利用其透光性及耐碱金属腐蚀等性能，常用作高压钠灯灯管和集成电路基板。

　　3.3 性能调控路径

　　氧化铝陶瓷的性能不仅取决于Al₂O₃纯度，还受到添加剂改性的显著影响。通过添加微量MgO、TiO₂、ZrO₂等成分，可以有效调控陶瓷的致密化行为、晶粒尺寸和力学性能。例如，含钛氧化铝（添加0.4%～0.6% TiO₂）在保持高纯度的同时，可优化烧结性能。国内GB5593-1985标准对不同牌号氧化铝陶瓷的关键性能指标作出了明确规定：A-99.5透明瓷以体积密度>3.75 g/cm³和极低气孔率为追求目标，实现光学透明和优异电绝缘性；A-多孔瓷则通过构建15%～30%的显气孔率，服务于高温过滤和催化剂载体等特定需求。

　　4  工业应用现状与发展趋势

　　4.1 主要应用领域

　　氧化铝陶瓷凭借其高硬度、高熔点、耐磨损、耐腐蚀及电绝缘性能，已成为氧化物陶瓷中用途最广、产销量最大的陶瓷新材料。其应用已广泛覆盖以下领域：

　　机械领域：氧化铝陶瓷烧结产品的抗弯强度可达250 MPa，热压产品可达500 MPa，莫氏硬度可达到9，广泛用于制造刀具、球阀、磨轮、陶瓷轴承等。在耐磨衬砖、陶瓷密封件及球磨机衬板等场景中，90瓷、95瓷系列产品应用尤为普遍。近期，中铝科学院在高端陶瓷刀具材料领域取得重要突破，成功研制出高强韧氧化铝基陶瓷刀具材料，其抗折强度超800 MPa，断裂韧性超7 MPa·m¹/²，硬度超18 GPa，综合性能达到国际先进水平。

　　电子电力领域：氧化铝陶瓷广泛应用于厚膜集成电路基板、高压钠灯透明陶瓷管、高频绝缘瓷件及半导体封装基板。其高介电强度、高电阻率和低介电常数使其成为电力电子器件中绝缘体和衬底材料的理想选择。随着5G基础设施和电动汽车电池模块的快速扩张，精密加工氧化铝元件的需求持续增长。

　　化工领域：氧化铝陶瓷用于催化剂载体、填料球、微滤膜及耐腐蚀涂层等。γ-Al₂O₃以其巨大的比表面积和丰富的表面酸性位点，在石油化工和汽车尾气净化中不可或缺。

　　医学领域：高纯度氧化铝陶瓷因良好的生物相容性和耐磨性，广泛应用于人工骨、人工牙齿及人工关节等植入物领域，在髋关节植入物和牙科修复体方面具有显著的应用潜力。

　　建材与耐火材料领域：刚玉砖（Al₂O₃含量大于90%，以刚玉为主晶相）具有优良的高温力学性能和耐侵蚀性，在玻璃工业高温池窑、石油化工合成氨转化炉及梭式窑内衬等领域广泛使用。

　　4.2 市场发展趋势

　　全球氧化铝陶瓷市场规模预计将从2025年的55.4亿美元增长至2034年的77.5亿美元，预测期内复合年增长率为3.8%。市场增长的主要驱动力包括：电子和半导体领域对高性能材料的持续关注、电动汽车和医疗器械领域向先进制造的转变，以及5G基础设施的普及。

　　当前，氧化铝陶瓷市场正呈现出以下发展趋势：一是向高纯度方向分化，半导体封装和生物医学植入物领域对99.9%以上纯度的氧化铝产品需求快速增长；二是应用领域从传统的磨料和耐火材料拓展至电子基板、医疗假体和LED元件等高附加值产品；三是纳米氧化铝粉体、高转化率球形氧化铝及第三代半导体封装用陶瓷粉体等新型原料的研发正在加速推进，预计将为产业升级提供关键材料支撑。

　　5  结论

　　（1）氧化铝陶瓷的原料主要包括工业氧化铝（以γ-Al₂O₃为主）和电熔刚玉（以α-Al₂O₃为主），两类原料在纯度、晶型、烧结活性和应用领域上各有侧重，选择合理的原料类型是获取目标性能产品的首要条件。

　　（2）氧化铝的多晶型体系中，α-Al₂O₃是唯一热力学稳定相，γ→α相变是典型的不可逆转变过程，伴随约13%～14.3%的体积收缩。煅烧温度是控制相变进程的核心参数，1000～1200 ℃温度区间是α-Al₂O₃晶粒发育和活性调控的关键窗口。

　　（3）氧化铝陶瓷按Al₂O₃含量分为75瓷至99瓷多个系列，Al₂O₃含量越高，致密度、硬度、耐磨性和电绝缘性能越优，但烧结难度和成本也随之提高。通过微量添加剂改性（如TiO₂、MgO等）可在不显著降低纯度的前提下优化特定性能。

　　（4）氧化铝陶瓷已广泛应用于机械、电子电力、化工、医学、建材等众多领域，且正朝着高纯化、功能化、纳米化和多领域交叉的方向快速发展。全球市场规模持续扩大，高端应用领域对材料综合性能的要求日益提升，这为氧化铝陶瓷的基础研究与工程化应用提出了更高要求。
