在汽车尾气处理，在工业高温炉具上，甚至是航天、导弹部件，以及MEMS基板或天线基板，在这些高温或者耐热冲击的应用场景中，有一种陶瓷材料做到了无可替代"零"膨胀。

　　这种陶瓷材料就是堇青石（Cordierite，化学式为Mg₂Al₄Si₅O₁₈），这归功于其超低的热膨胀系数（Coefficient of thermal expansion，CTE）。

　　那么，堇青石是怎么做到"零"膨胀的呢？

　　堇青石陶瓷之所以能够实现接近零的热膨胀系数（CTE），主要归因于其独特的晶体结构特性。

　　晶体结构的各向异性

　　堇青石（Cordierite）的晶格形态主要与其同质多象变体（同质异形体）相关，常见的晶格形态有以下两种：

　　1. 斜方晶系（Orthorhombic）堇青石

　　普通堇青石（Cordierite）：这是最常见的堇青石形态，属于斜方晶系，空间群为 Cccm。其晶体结构中包含由硅氧四面体（SiO₄）组成的六元环，环间通过铝和镁/铁离子连接。这种结构在低温至中温条件下稳定，广泛存在于变质岩（如片麻岩、角岩）和火成岩中。

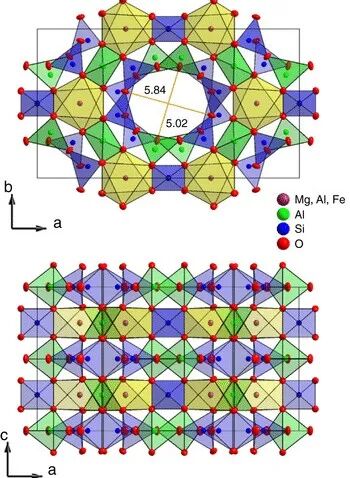

　　斜方晶系堇青石结构（蓝色为硅氧四面体，绿色为铝氧四面体，黄色为镁氧八面体）

　　（堇青石结构详细3D图链接：https://sketchfab.com/3d-models/crystal-structure-of-cordierite-low-ac963a8b83694cc5a305c7ed5c2fa1a2）

　　2. 六方晶系（Hexagonal）堇青石

　　印度石（Indialite）是堇青石的高温同质异形体，属于六方晶系，空间群为 P6/mcc。其结构与普通堇青石类似，但硅氧六元环的排列方式更对称，形成于高温条件（通常＞1450℃），常见于火山岩或快速冷却的熔岩中。

　　六方晶系的晶体结构在不同晶轴方向的热膨胀行为存在显著差异：

　　a轴（平面方向）：在加热时会膨胀。

　　c轴（垂直方向）：在加热时会收缩。

　　这种相反方向的热响应通过各向异性的叠加，使得宏观体积变化趋于相互抵消，从而在特定温度范围内（如室温至800°C）实现接近零的整体热膨胀系数（CTE ≈ 1.5×10⁻⁶/°C，接近零）。

　　结构单元的协同作用

　　堇青石的晶体结构由硅氧四面体（SiO₄）和铝氧四面体（AlO₄）通过镁氧八面体（MgO₆）连接而成。在受热时：

　　硅氧四面体的刚性结构倾向于限制膨胀。

　　铝氧八面体在高温下可能发生微小扭曲或键长调整，补偿其他方向的膨胀。

　　这种结构单元的协同变形进一步抑制了整体的体积变化。

　　氧原子环的“呼吸”机制

　　堇青石中存在由六个硅氧四面体组成的六元环通道。温度升高时，环内氧原子的横向振动会引发环的径向收缩（类似“收紧”效应），抵消其他方向的膨胀，这种动态平衡是低膨胀的关键因素之一。

　　化学组成的调控优化

　　通过掺杂（如Fe²⁺替代Mg²⁺）或调整Al/Si比例，可优化不同晶轴方向的膨胀/收缩比例，使材料在更宽温度范围内维持低膨胀特性。例如，部分替代后的堇青石陶瓷可在0°C~1000°C范围内保持CTE < 2×10⁻⁶/°C。

　　总结

　　堇青石陶瓷的低热膨胀特性源于其晶体结构各向异性的精准平衡、结构单元的协同变形以及氧环的动态响应，这种特性使其成为耐高温冲击场景的理想材料。通过成分与微观结构的进一步调控，可优化其热膨胀性能以满足不同工程需求。
