摘要： 碳化硅陶瓷具有高温力学性能（抗弯强度≥450 MPa）、热学性能（热导率≥110 W/m·K）及化学稳定性，在化工、冶金、半导体等领域广泛应用。本文从SiC晶体结构特征（β-SiC密度3.215 g/cm³，α-SiC密度3.217 g/cm³）及粉体烧结特性入手，系统论述了反应烧结（密度≥3.02 g/cm³）、无压烧结（相对密度≥98%）、热压烧结（相对密度>99.4%）、热等静压烧结（密度>98%）、放电等离子烧结（1600 ℃致密化）及振荡压力烧结（1900 ℃致密化）等技术的烧结特性、致密化机理与产品性能差异。

　　1 术语定义与实验过程

　　1.1 术语定义

　　（1）反应烧结（RBSiC）： 以α-SiC粉（D50<0.7 μm）与碳源（石墨或石油焦，粒径0.5-5 μm）混合成型，经1500-1650 ℃液硅渗浸，通过Si(l)+C(s)→SiC(s)反应实现致密化的近净尺寸工艺。

　　（2）无压烧结（PS-SiC）： 在1950-2200 ℃、惰性气氛（Ar/N₂）或真空条件下，添加B（0.3-0.5 wt%）和C（1-2 wt%）或Al₂O₃-Y₂O₃（3-5 wt%）烧结助剂，实现固相或液相致密化的常压工艺。

　　（3）热压烧结（HP）： 在轴向压力（20-69 MPa）与高温（1900-2050 ℃）耦合作用下，通过颗粒重排、塑性流动实现致密化的压力辅助烧结技术。

　　（4）热等静压烧结（HIP）： 以惰性气体（Ar）为传压介质，在1600-2000 ℃、120-200 MPa各向均衡压力下实现最终致密化的后处理工艺。

　　1.2 实验数据与工艺参数

　　A材料公司采用亚微米级SiC粉（0.4-0.5 μm），调节C/SiC质量比0.1-0.5，经湿法成型后反应烧结，制备密度3.10 g/cm³、抗弯强度794 MPa的RBSC陶瓷，游离硅含量控制在8-12 vol%。K材料公司采用B₄C（0.5 wt%）+C（1 wt%）为助剂，于2050 ℃真空无压烧结，获得相对密度99%、晶粒尺寸1.5 μm的SSiC制品。

　　2 结构分析与性能对比

　　2.1 显微结构特征

　　（1）反应烧结SiC：由原始α-SiC颗粒、新生β-SiC结合相及5-15 vol%游离硅组成，硅相填充于残留气孔，断裂韧性随温度升高从室温4 MPa·m¹/²增至1200 ℃的12 MPa·m¹/²。

　　（2）无压烧结SiC：固相烧结晶界洁净，无玻璃相，三角晶界处存在<2 vol%闭口气孔；液相烧结（Al₂O₃-Y₂O₃体系）形成YAG晶界相，抗弯强度707 MPa，断裂韧性10.7 MPa·m¹/²。

　　（3）热压烧结SiC：晶粒细小（<2>99%，抗弯强度550-600 MPa，维氏硬度24-28 GPa。

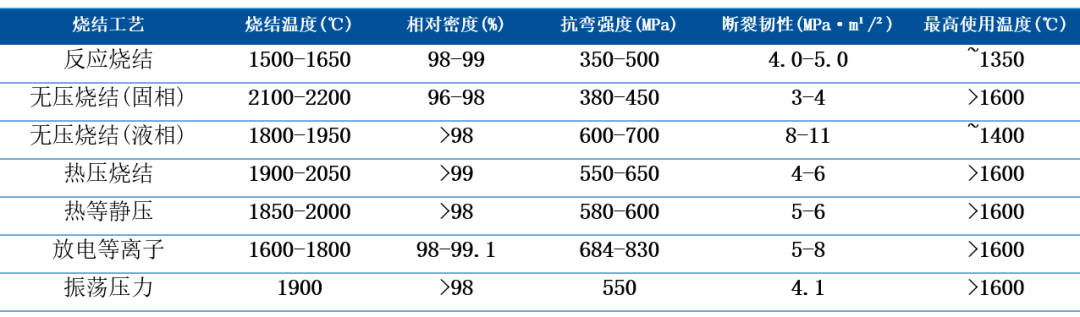

　　2.2 性能数据对比（表1）

2.3 典型案例

　　（1）半导体晶片承载盘： 采用高纯反应烧结SiC（纯度>99.5%），替代石英玻璃，耐受1300 ℃热处理，尺寸精度±0.05 mm，应用于K材料公司晶圆制造设备。

　　（2）机械密封环： A材料公司无压烧结SiC（密度3.15 g/cm³，硬度23 GPa）用于化工泵密封，使用寿命较反应烧结产品提升3倍以上，耐受氢氟酸腐蚀。

　　（3）光学反射镜坯体： 采用热等静压烧结（1950 ℃、200 MPa），制备Φ300 mm、密度>98%、抗弯强度582 MPa的SiC反射镜，应用于空间望远镜。

　　3 结论

　　（1）致密化机理差异：反应烧结依赖化学反应（Si+C→SiC）与液相填充；无压烧结通过固相扩散（B固溶降低晶界能）或液相重排实现；热压/热等静压借助外部压力促进颗粒滑移与塑性流动；放电等离子与振荡压力烧结通过快速加热或动态压力实现低温短时致密化。

　　（2）性能-成本权衡：反应烧结成本低、尺寸精度高（收缩率<0.1%），但游离硅限制使用温度<1400 1600="">90%）；热压烧结性能最优但仅限简单形状；放电等离子与振荡压力烧结为制备纳米晶SiC（晶粒<100 nm）提供新途径。

　　（3）产业化趋势：随着晶片尺寸增大与服役条件苛刻化，无压烧结与反应烧结占据主流市场（占比>80%）；热等静压与放电等离子烧结在高端领域（半导体、航空航天）应用增长；振荡压力烧结作为新兴技术，可在1900 ℃（较无压烧结低250 ℃）获得细晶致密结构，产业化前景广阔。

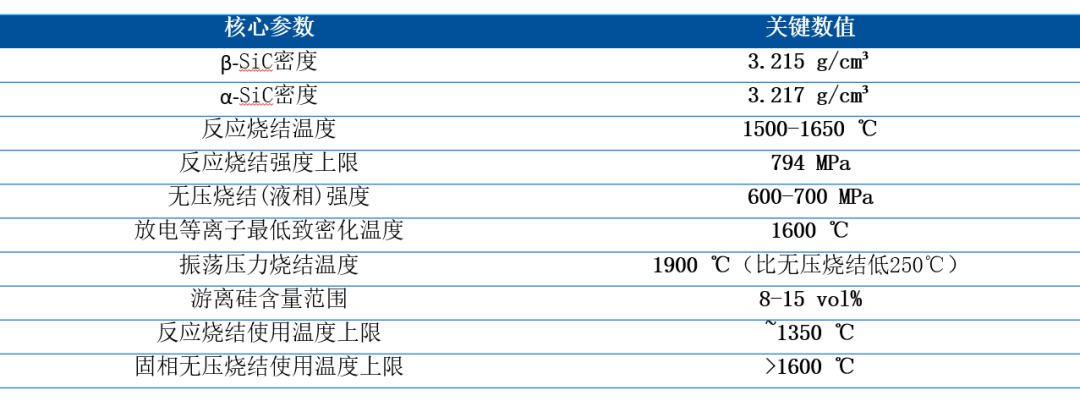

　　信息速查表
